Чугун NBR

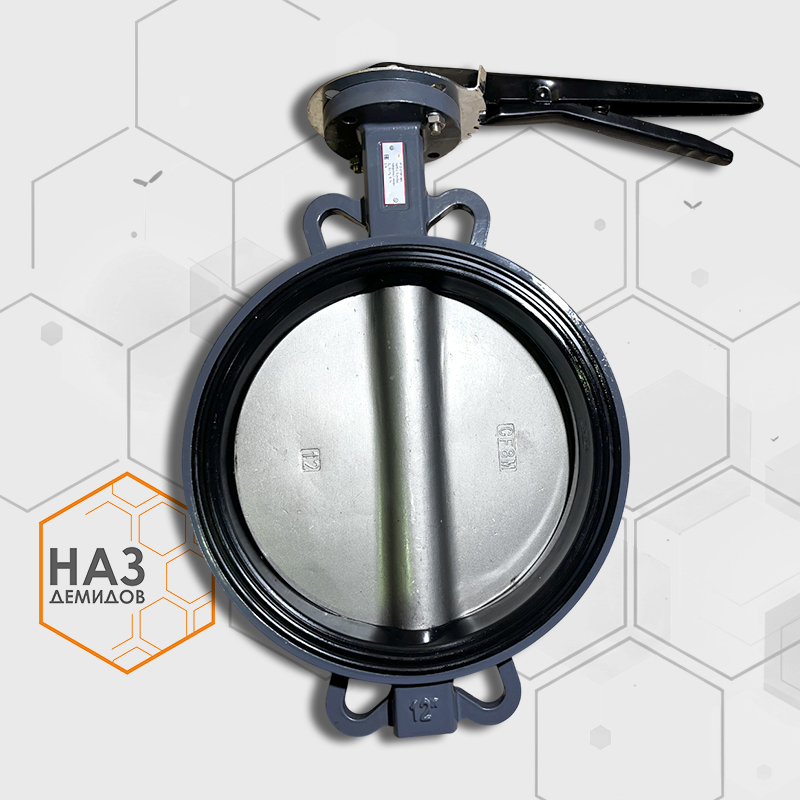

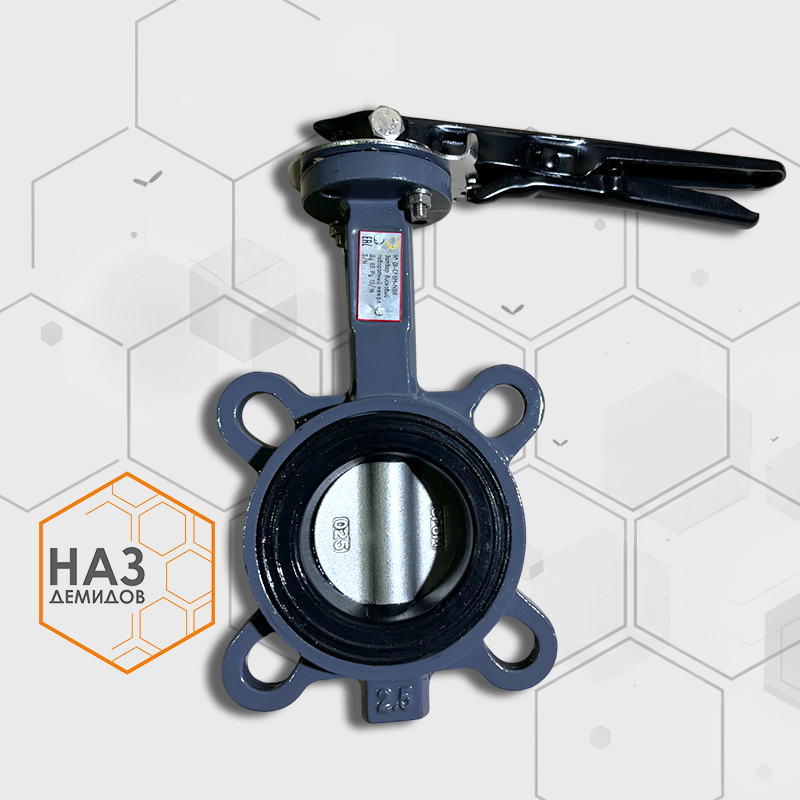

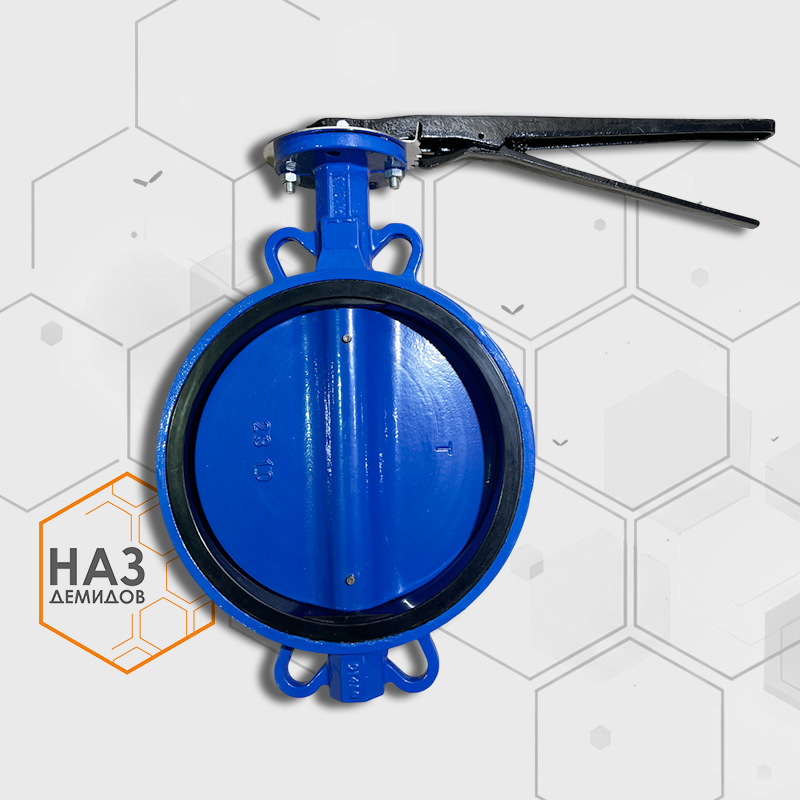

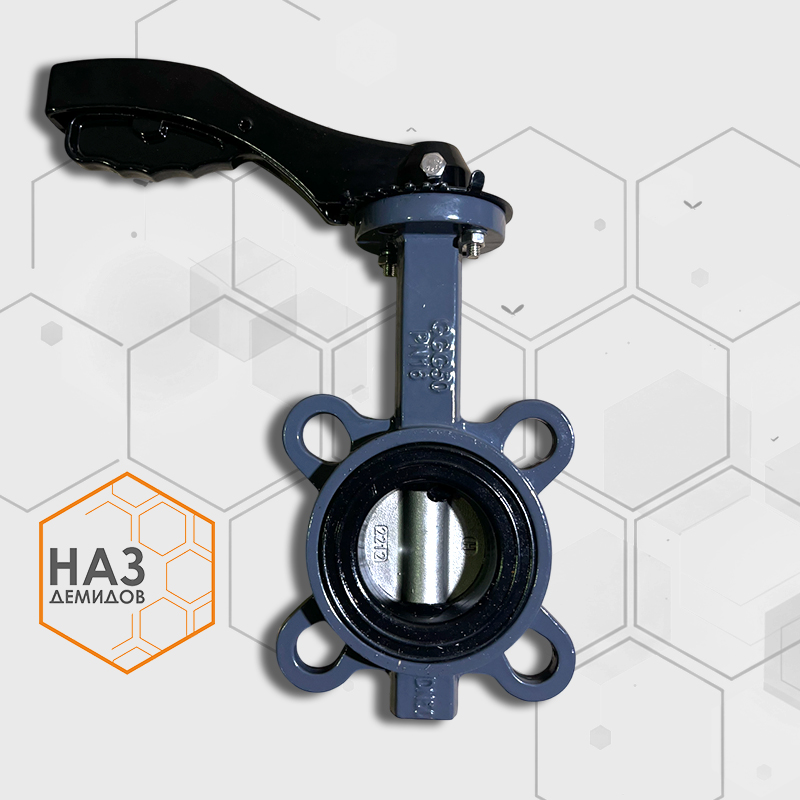

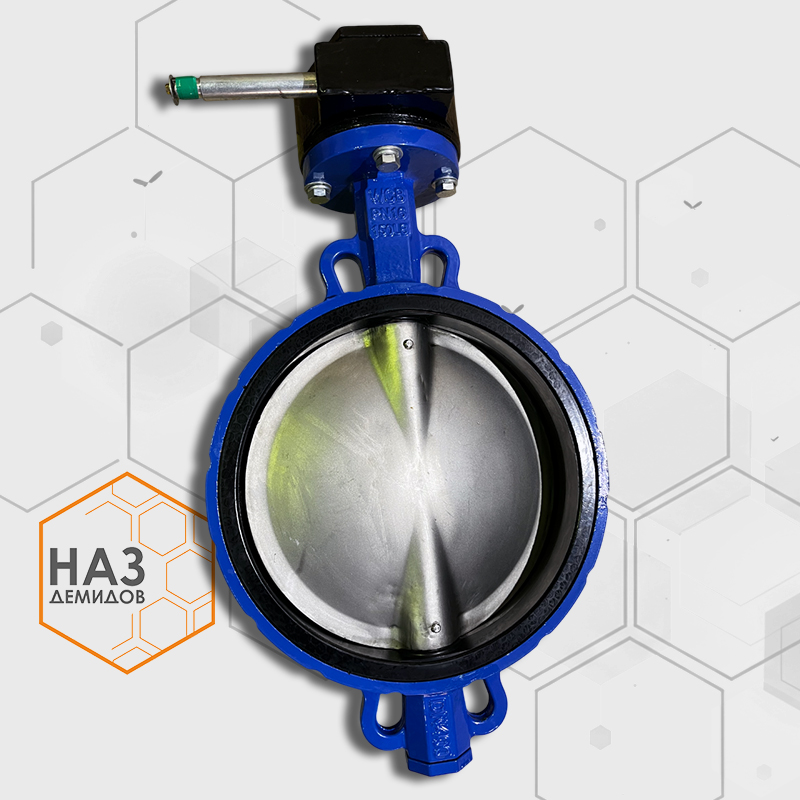

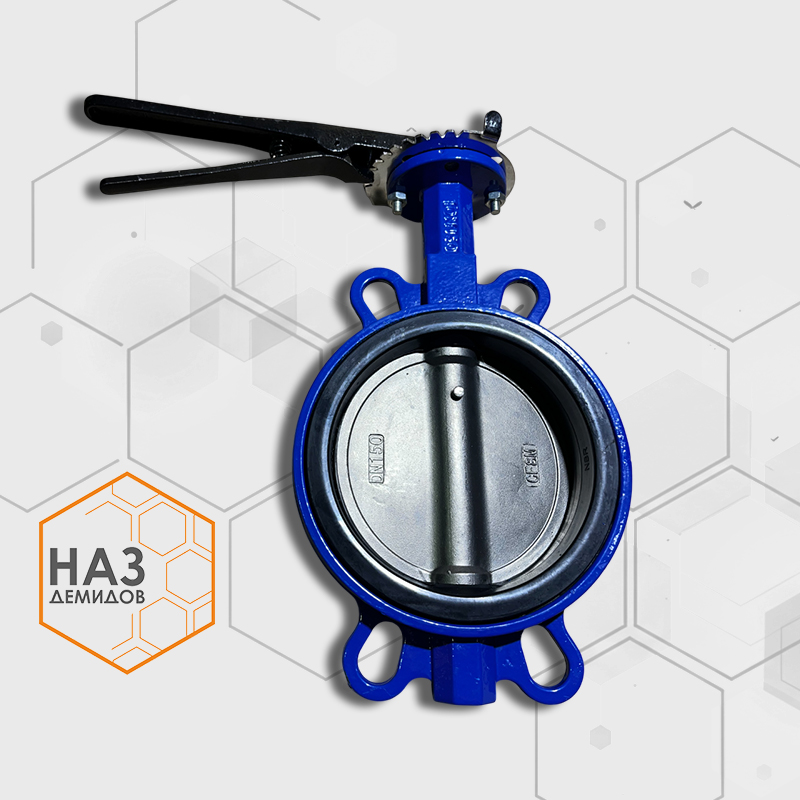

Затвор чугунный дисковый поворотный
ЗДП предназначены для установки в качестве запорного устройства и условно-регулирующего устройства, транспортирующих среды, такие как природный газ, солевые, водные растворы, буровые растворы на основе углеводородов. Герметичность класса «А» по ГОСТ 9544-05
Температура окружающей среды от -30 до +40. Температура рабочей среды от 20 до 100 °С. Кратковременно до 120°С.
Присоединение к трубопроводу стяжное (межфланцевое). Управление ручное (рукоятка).Средний ресурс до замены: 1500 циклов. Средний срок службы:10 лет.
Технические характеристики
| Деталь |
Материал
|
|
Корпус
|
Корпус сталь (WCB) Корпус высокопрочный чугун (GGG40) |
| Углеродистая сталь 20 | |
| Диск |
Корозионностойкая сталь (CF8) Нержавеющая сталь с молибденом (СF8M) Высокопрочный чугун (GGG40) оцинкованный с эпоксидным покрытием |
| Манжета | EPDM NBR PTFE Vitton |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимостьГабариты
| PN |
DN
(mm)
|
L
(mm)
|
H1
(mm)
|
H2
(mm
|
kg
|
|
16
|
40
|
46
|
80
|
150
|
2
|
|
50
|
46
|
67
|
159
|
2.1
|
|
|
65
|
49
|
74
|
165
|
2.3
|
|
|
80
|
49
|
91
|
173
|
2.9
|
|
|
100
|
56
|
105
|
192
|
3.8
|
|
|
125
|
58
|
120
|
204
|
5.5
|
|
|
150
|
59
|
129
|
220
|
6.3
|
|
|
200
|
65
|
169
|
258
|
10.8
|
|
|
250
|
71
|
200
|
290
|
17.15
|
|
|
300
|
81
|
239
|
333
|
28
|
