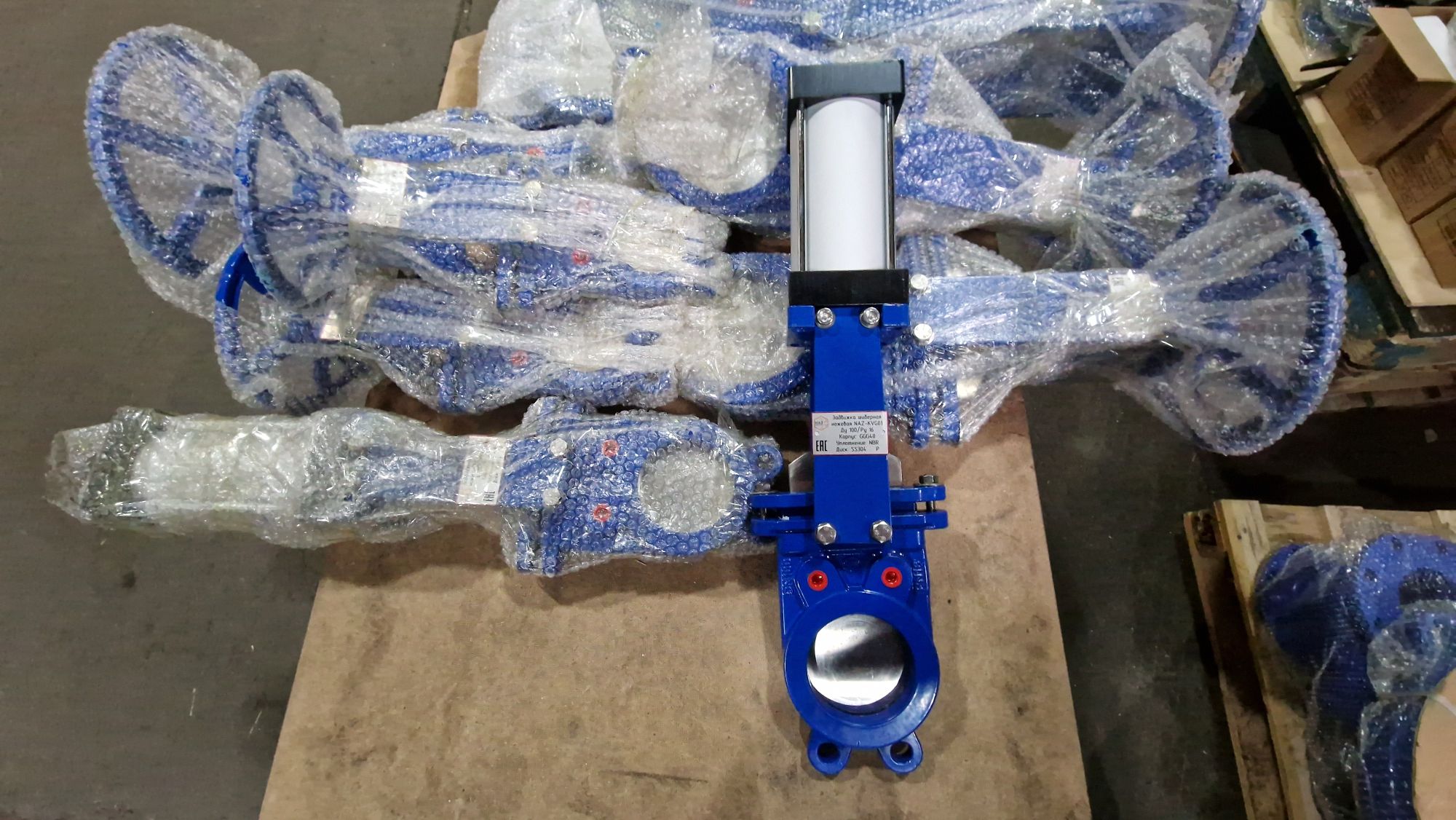

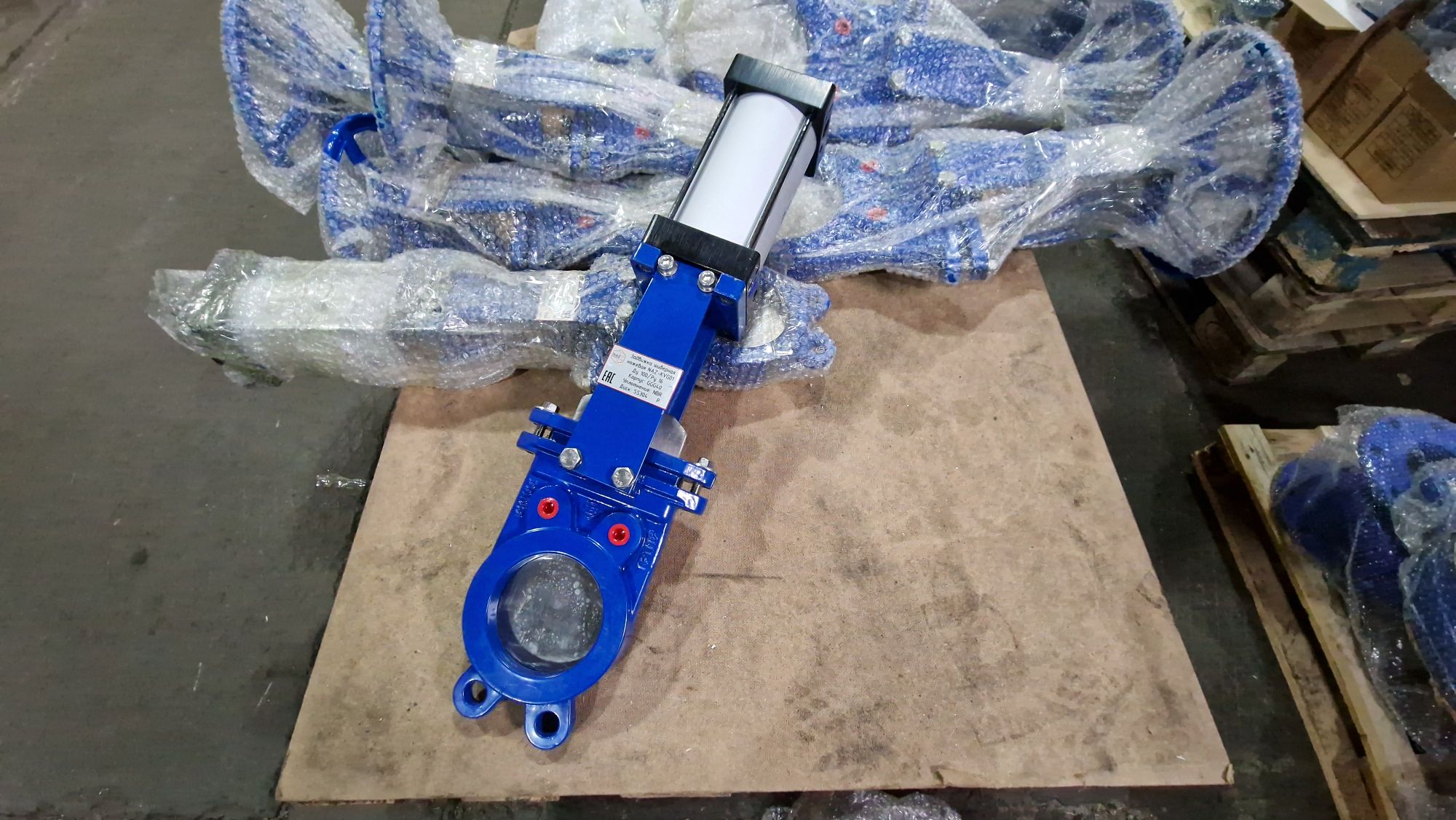

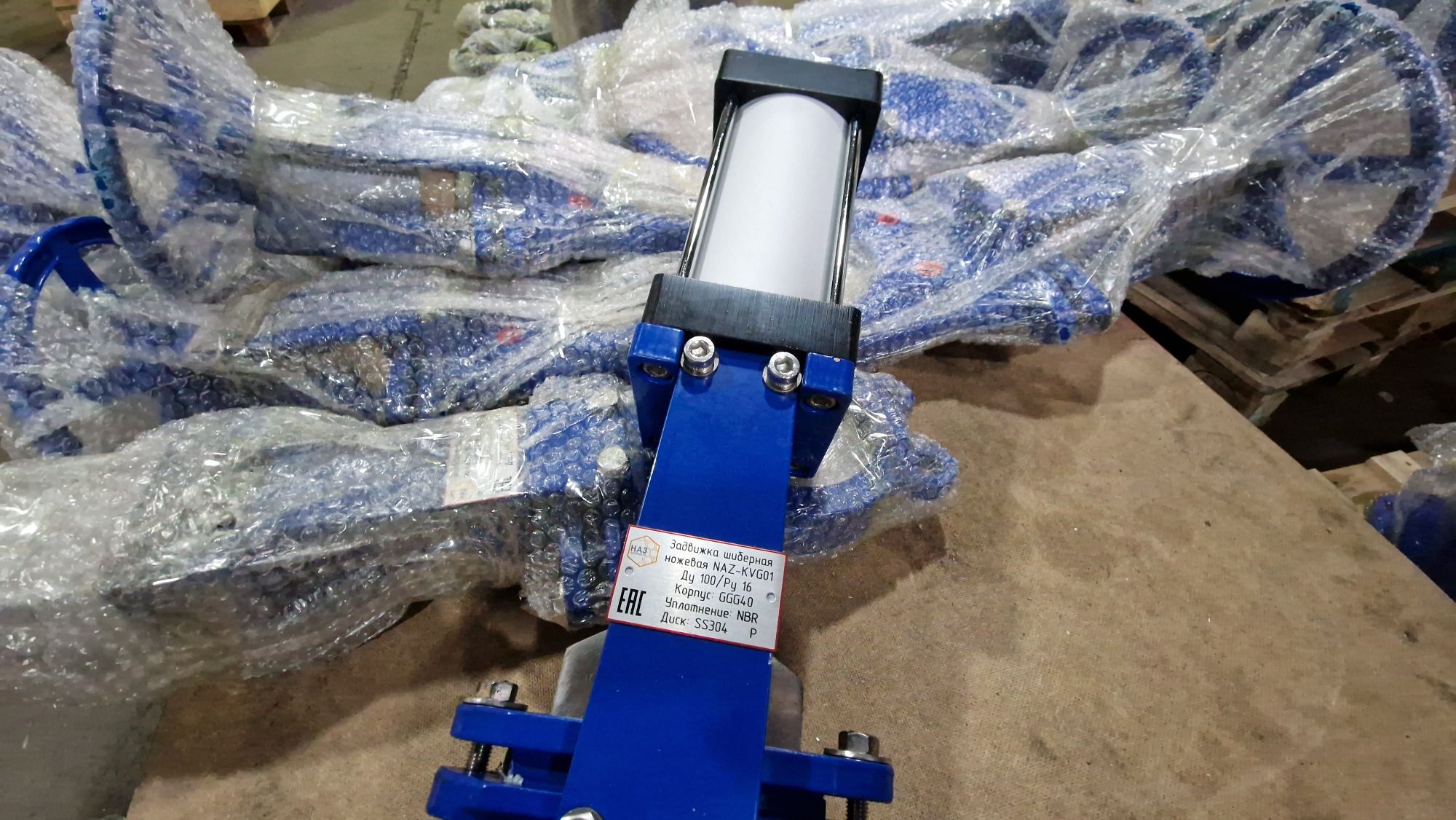

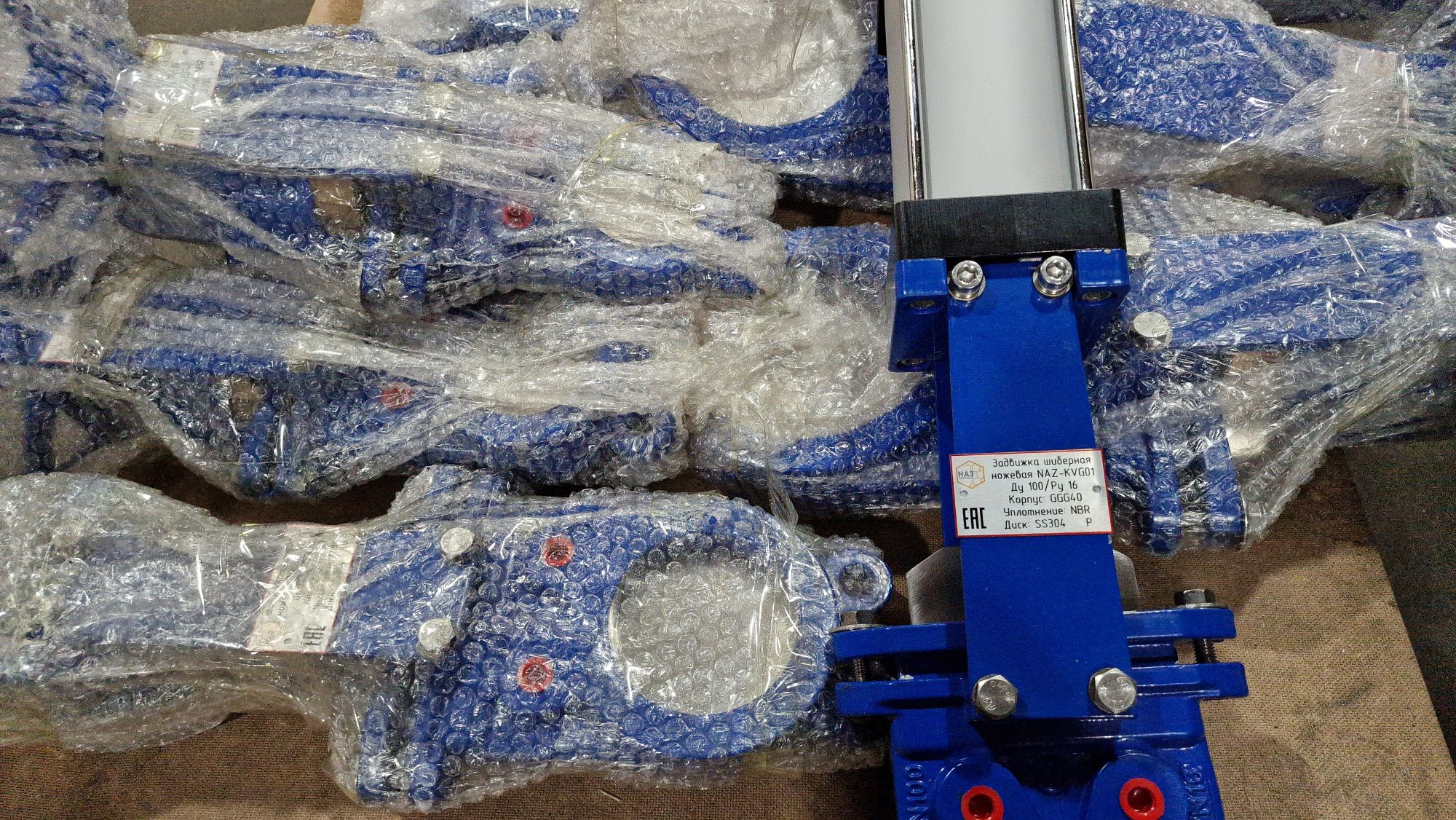

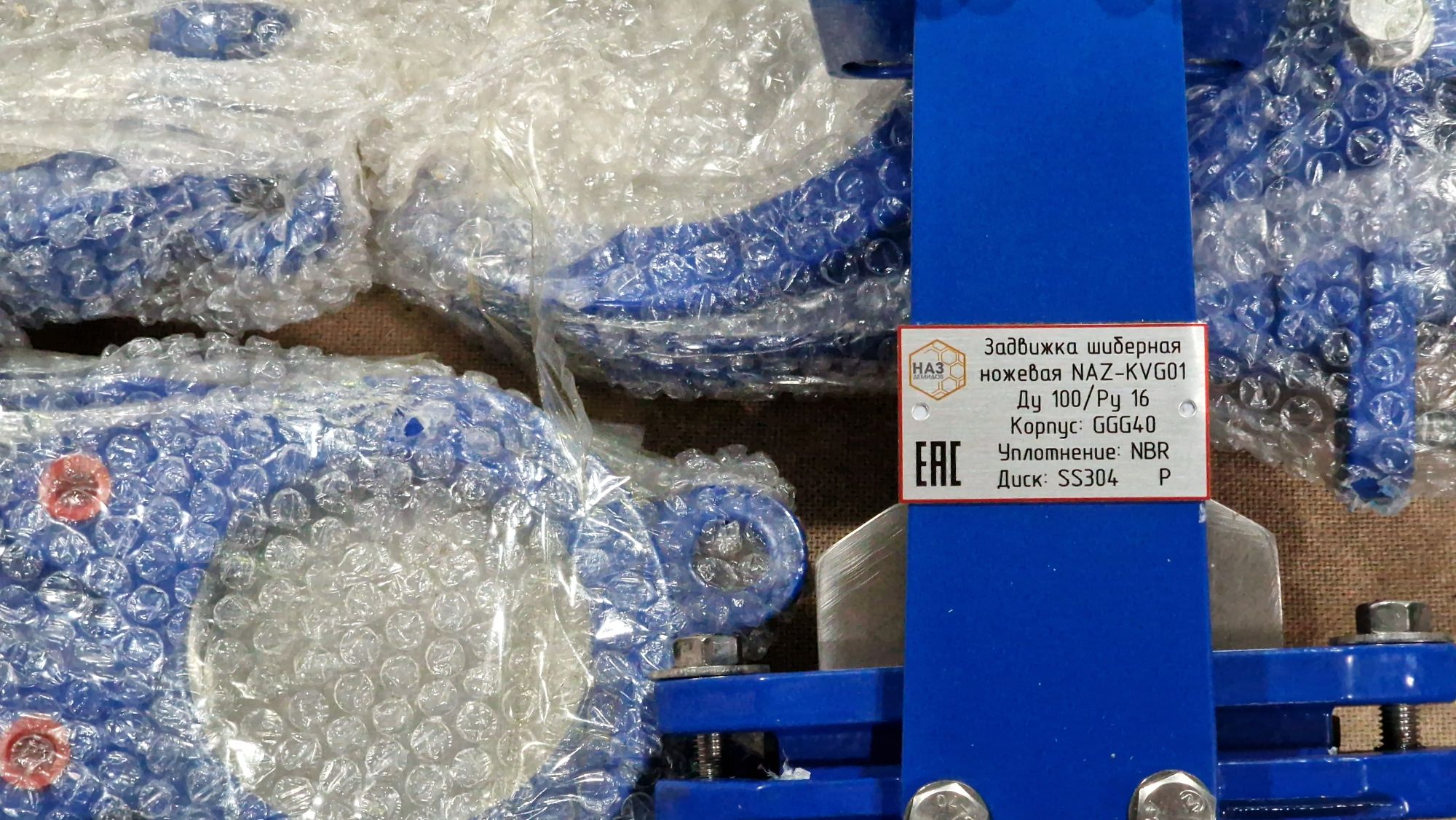

Задвижка шиберная чугунная двусторонняя межфланцевая с пневмоприводом 2/стороннего действия

Ключевые особенности: Материал корпуса: чугун, устойчивый к коррозии и механическим нагрузкам. Тип задвижки: шиберная (ножевая), идеально подходящая для работы с абразивными, загрязненными и вязкими средами. Уплотнение: NBR, обеспечивающее высокую стойкость к маслам, топливу и другим агрессивным веществам. Привод: пневматический, двухстороннего действия, гарантирующий быстрое и точное управление потоком. Монтаж: межфланцевый, что позволяет легко интегрировать устройство в существующие трубопроводные системы. Диапазон размеров: доступны варианты DN50, DN300 и другие типоразмеры под заказ.



Технические характеристики

Основные параметры шиберных задвижек

Типоразмер Ду, мм 50-200
Рабочее давление Ру, МПа - 1,6 (Ду50-Ду150), 1,0 (Ду200-Ду600)
Температура рабочей среды, ºС От - 20°C до +80°C
Тип присоединения - Межфланцевый по EN1092-2/ГОСТ 33259 исп.«В»: Ру1,0/1,6 (Ду50-150), Ру1,0 (Ду200-600)
Тип управления - Пневмопривод
Изготовление резьбы штока задвижки - Методом накатывания
Покрытие - Антикоррозийное эпоксидное покрытие толщиной не менее 250 мкм, краска RAL 5005
Направление потока - двухстороннее
Климатическое исполнение - УХЛ 3.1 по ГОСТ 15150-69
Класс герметичности по ГОСТ 9544-2015 - Герметичность класс «А» обеспечивается при эксплуатации на чистых рабочих
средах, нейтральных к материалам изделия. При эксплуатации задвижки на рабочей
среде с содержанием твердых, абразивных частиц и волокон, а также при
эксплуатации на сыпучих средах герметичность запирающего элемента может быть
ниже класс «А», и зависит от концентрации, размеров и твердости механических
включений.

Спецификация материалов шиберной задвижки

Поз	Наименование детали	Материал	Поз	Наименование детали	Материал
1	Корпус	ВЧШ GGG40	6	Рамка	Сталь А3
2	Седловое уплотнение	NBR	7	Шток	Нерж. сталь SS420
3	Нож	Нерж. сталь SS304	8	Пневмопривод	Механизм
4	Сальниковое уплотнение	PTFE	9	Болты, гайки	Нерж. сталь SS304
5	Сальник	ВЧШ GGG40



Габаритные и присоединительные размеры шиберной задвижки в мм (Рис. 1)

Ду	Ру, МПа	ØD	ØС	L	H	H1	n-m	n-ød	W×W	S×S	n-M	T
50	1.6	125	105	43	458	178	4-M16	2-19	75	56	4-M8	10
65	1.6	145	109	46	495	193	4-M16	2-19	75	56	4-M8	10
80	1.6	160	123	46	548	208	4-M16	2-19	93	70	4-M8	10
100	1.6	180	145	52	603	235	4-M16	2-19	112	84	4-M10	12
125	1.6	210	180	56	739	290	4-M16	2-19	138	110	4-M12	12
150	1.6	240	198	56	958	400	4-M20	2-23	180	140	4-M16	14
200	1.0	295	254	60	958	400	4-M20	2-23	180	140	4-M16	14
250	1.0	350	312	68	1115	450	8-M20	4-23	220	180	4-M16	18
300	1.0	400	367	78	1277	505	8-M20	8-24	220	180	4-M16	18
350	1.0	460	419	78	1460	555	12-M20	12-24	220	180	4-M16	18
400	1.0	515	472	102	1630	605	12-M24	12-28	220	180	4-M16	23
500	1.0	565	542	102	1948	718	20-M24	12-28	272	220	4-M16	32
600	1.0	620	596	127	2280	850	20-M24	12-28	272	220	4-M16	35

---

Примечание:

• Пневмопривод является поршневым двустороннего действия.

• При подаче сжатого воздуха в одну из полостей цилиндра и соединения другой полости с атмосферой, поршень вместе со штоком перемещается, создавая толкающее (на закрытие) или тянущее (на открытие) усилие.
