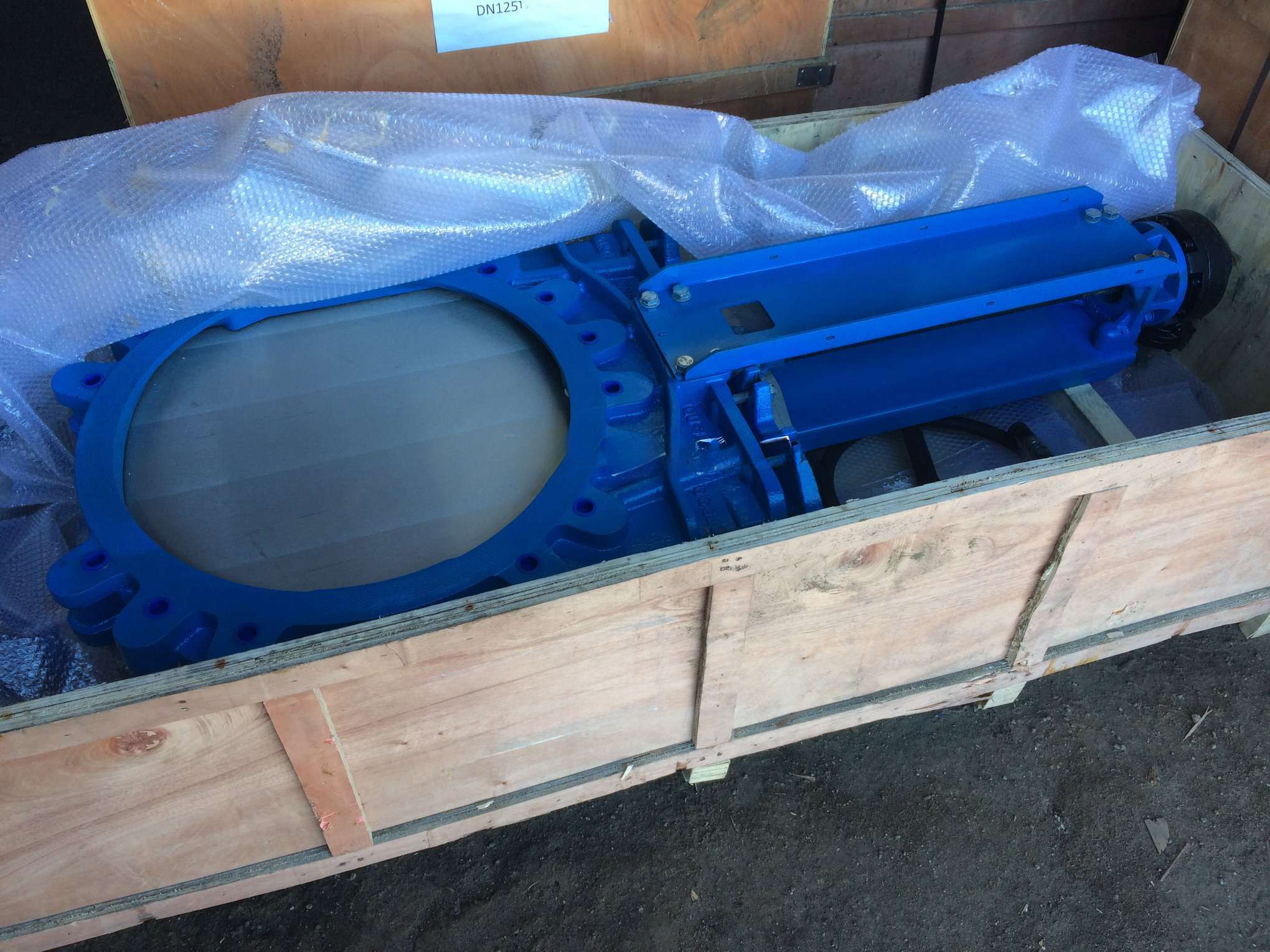

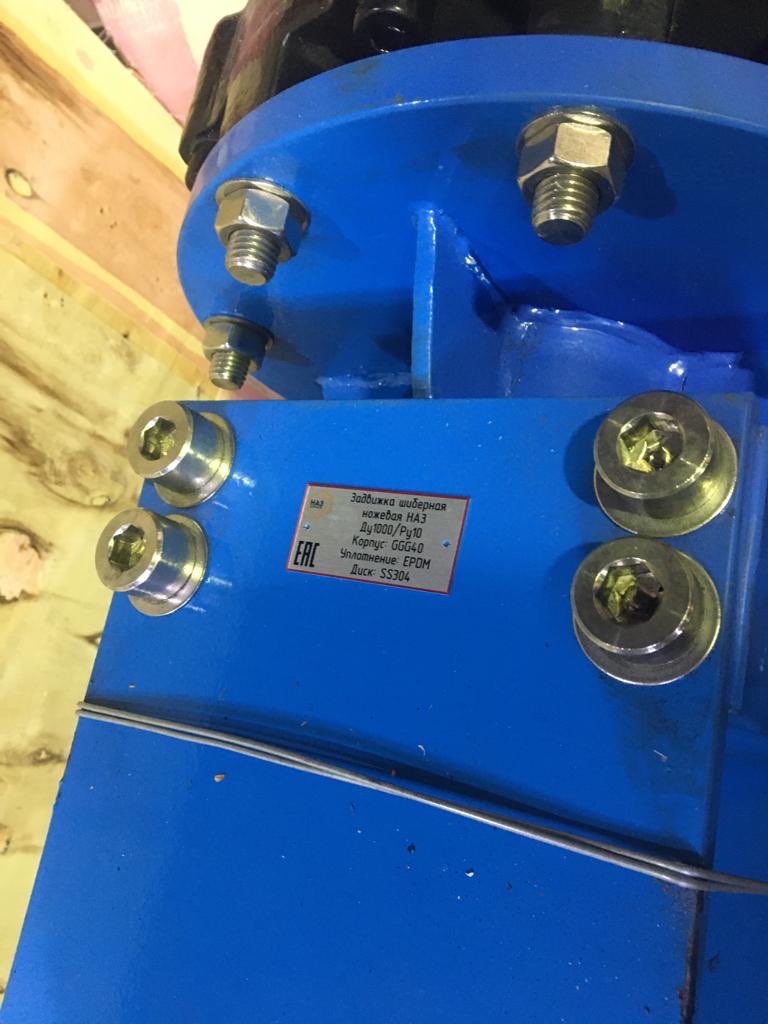

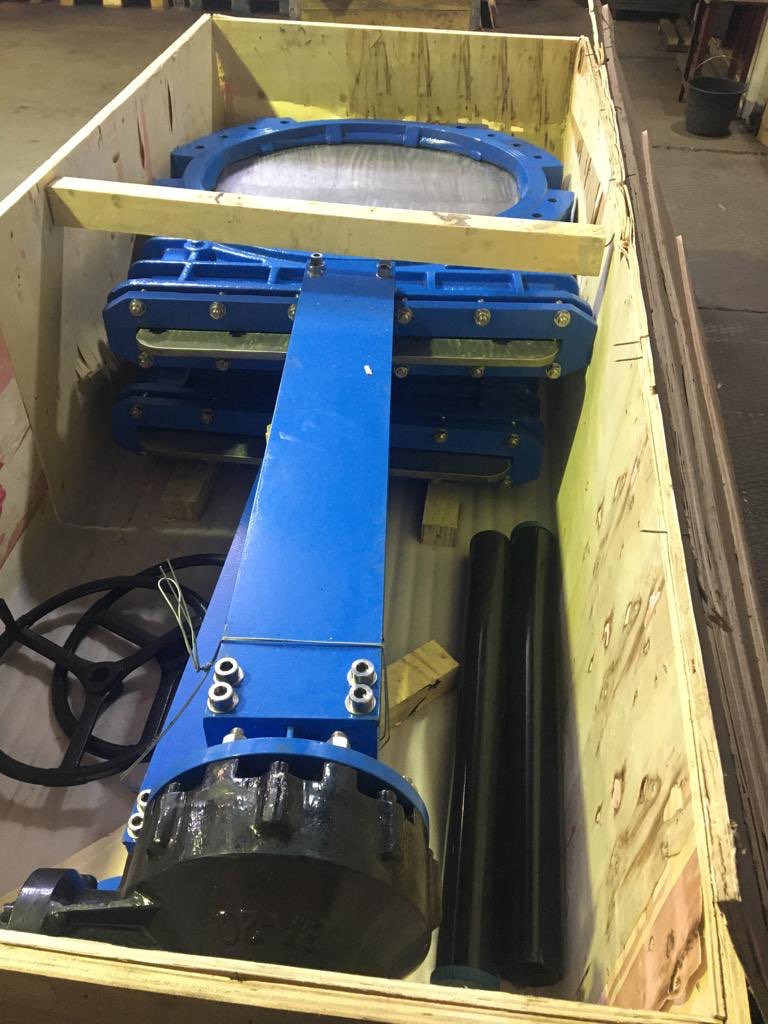

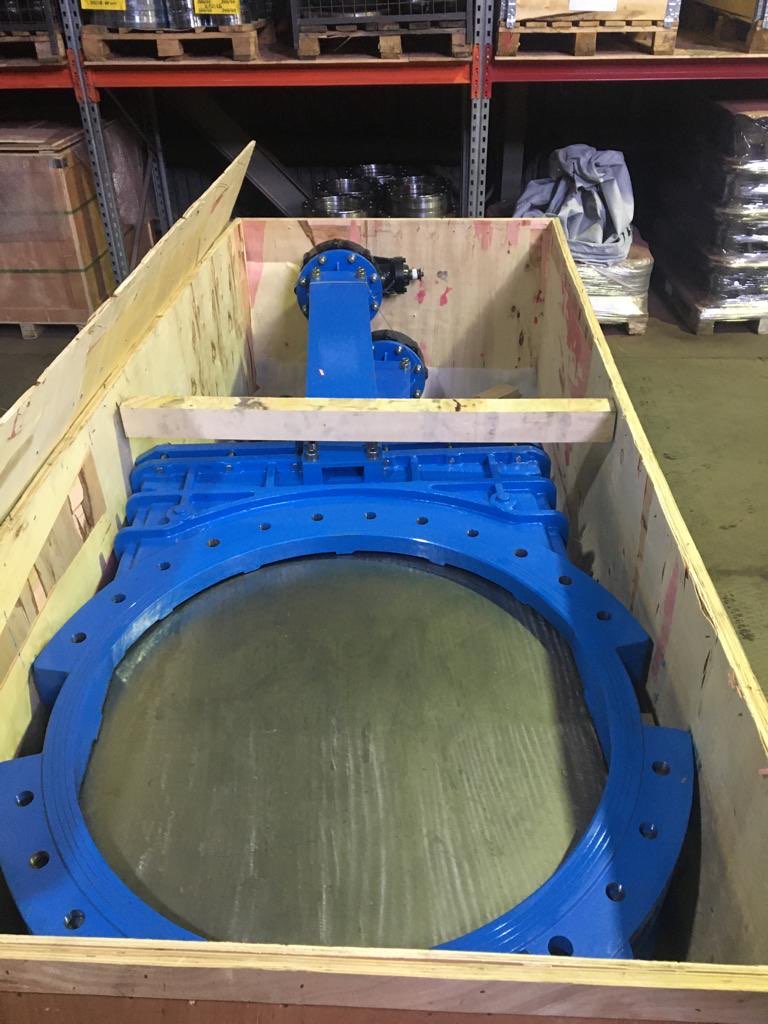

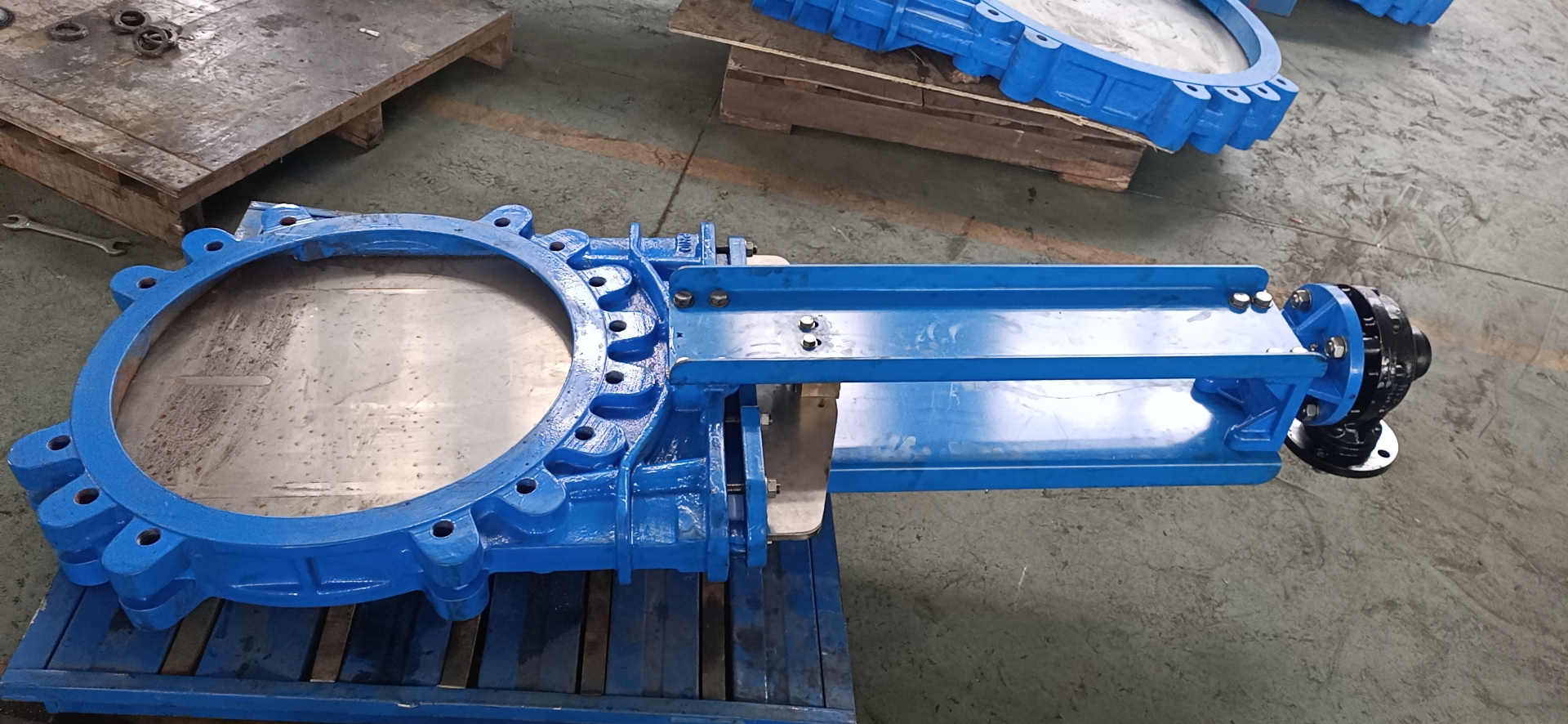

Задвижка шиберная чугунная двусторонняя межфланцевая под электропривод

Завод "Демидов" предлагает высококачественные шиберные задвижки из чугуна, оснащённые двусторонним уплотнением из материала NBR и совместимые с электроприводом. Наши изделия соответствуют всем требованиям современных стандартов и обеспечивают надёжную работу в различных условиях эксплуатации. Благодаря продуманной конструкции и использованию современных материалов, задвижки демонстрируют исключительную долговечность и стабильность характеристик. Мы гарантируем высокий уровень качества продукции и оперативность поставок для наших клиентов.



Технические характеристики

Основные параметры шиберных задвижек.
Типоразмер Ду, мм 50-400
Рабочее давление Ру, МПа 1,6 (Ду50-Ду150), 1,0 (Ду200-Ду400)
Температура рабочей среды, ºС От - 20°C до +80°C
Тип присоединения - Межфланцевый по EN1092-2/ГОСТ 33259 исп.«В»: Ру1,0/1,6 (Ду50-150), Ру1,0 (Ду200-400)
Тип управления - Электропривод
Изготовление резьбы штока задвижки - Методом накатывания
Покрытие - Антикоррозийное эпоксидное покрытие толщиной не менее 250 мкм, краска RAL 5005
Направление потока - двухстороннее
Климатическое исполнение - УХЛ 3.1 по ГОСТ 15150-69
Класс герметичности по ГОСТ 9544-2015 - Герметичность класс «А» обеспечивается при эксплуатации на чистых рабочих
средах, нейтральных к материалам изделия. При эксплуатации задвижки на рабочей
среде с содержанием твердых, абразивных частиц и волокон, а также при
эксплуатации на сыпучих средах герметичность запирающего элемента может быть
ниже класс «А», и зависит от концентрации, размеров и твердости механических
включений.







Таблица 1. Спецификация материалов шиберной задвижки

Поз	Наименование детали	Материал	Поз	Наименование детали	Материал
1	Седловое уплотнение	NBR	5	Шток	Нерж. сталь SS420
2	Корпус	ВЧШГ GGG40	6	Гайка под эл. привод	Латунь 59-1
3	Нож	Нерж. сталь SS304		Болты, гайки	Нерж. сталь SS304
4	Сальник	ВЧШГ GGG40

Таблица 2. Габаритные и присоединительные размеры шиберной задвижки в мм (Рис. 1)

Ду	Ру, МПа	D	H	H2	C	L	N-M	n-ød	Nд	Kр. момент на штейне, Нм	Kр. момент на подборе эл.пр., Нм	T
50	1.6	125	257	322	105	43	4-M16	2-19	13	30	40	10
65	1.6	145	282	362	109	46	4-M16	2-19	17	30	40	10
80	1.6	160	313	413	123	46	4-M16	2-19	21	32	42	10
100	1.6	180	330	450	140	52	4-M16	2-19	26	38	50	12
125	1.6	210	419	564	168	56	4-M16	2-19	26	72	94	12
150	1.6	240	460	630	198	56	4-M20	2-23	31	80	100	12
200	1.0	295	554	774	249	60	4-M20	2-23	41	102	133	14
250	1.0	350	667	937	307	68	8-M20	4-23	51	103	134	14
300	1.0	400	772	1092	365	78	8-M20	8-24	61	110	143	18
350	1.0	460	965	1335	419	78	12-M20	12-24	71	155	200	18
400	1.0	515	1120	1545	472	102	12-M24	12-28	67	178	232	23

Примечание: Крутящий момент указан с учетом коэффициента безопасности для защиты от перегрузки в разных условиях эксплуатации, в т.ч. в аварийных ситуациях, а также для продления срока службы задвижки.

Габариты
