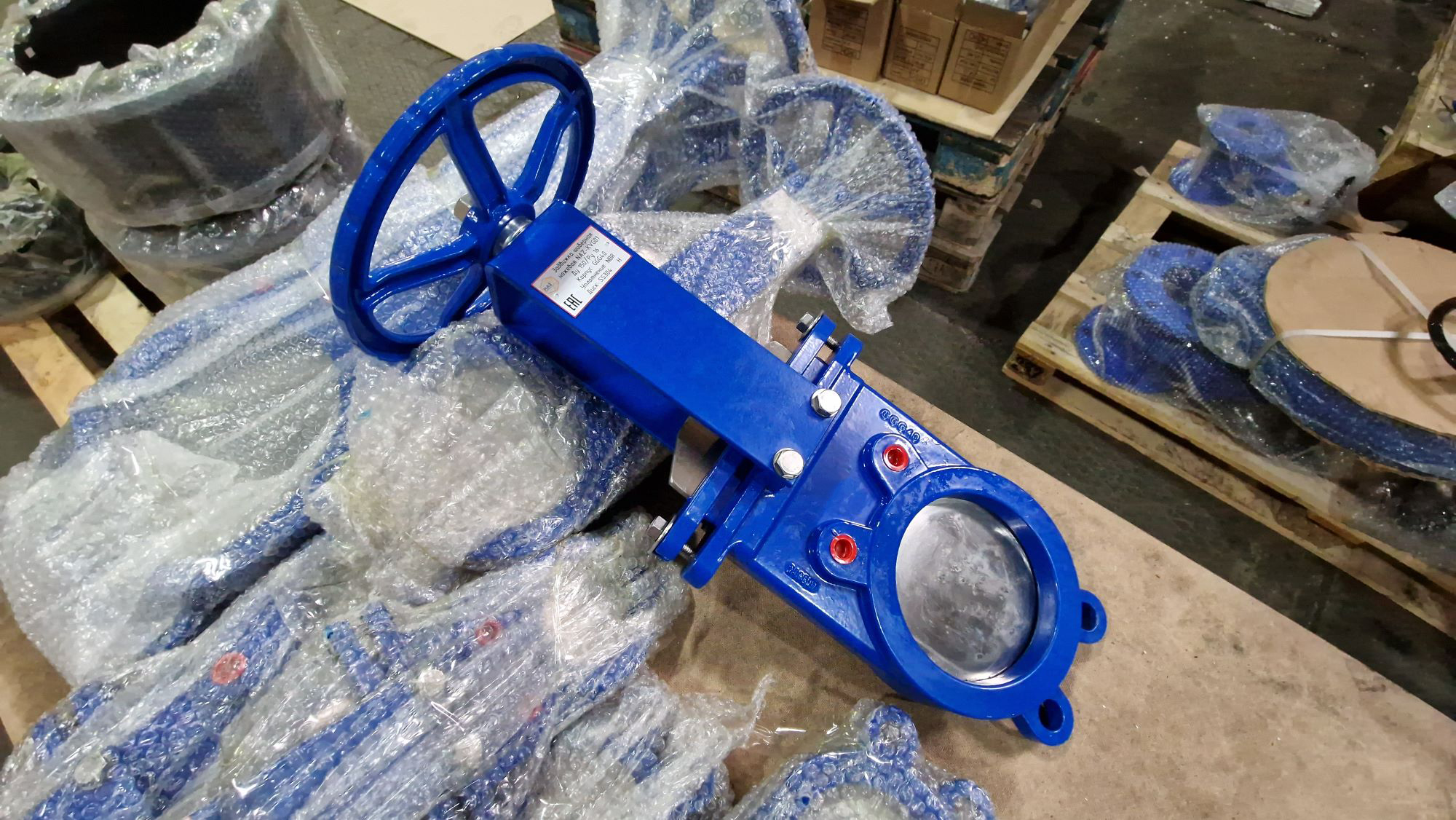

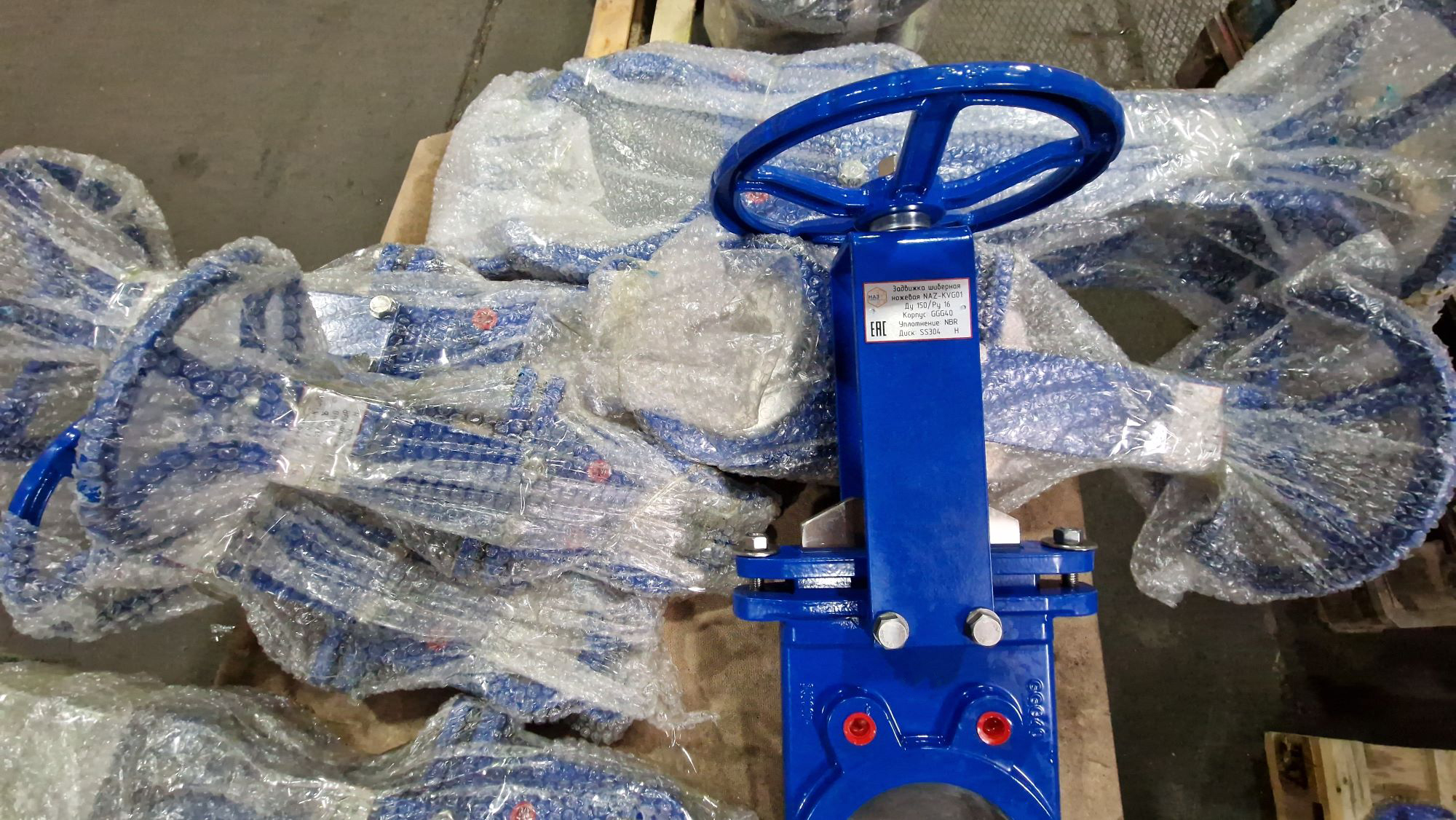

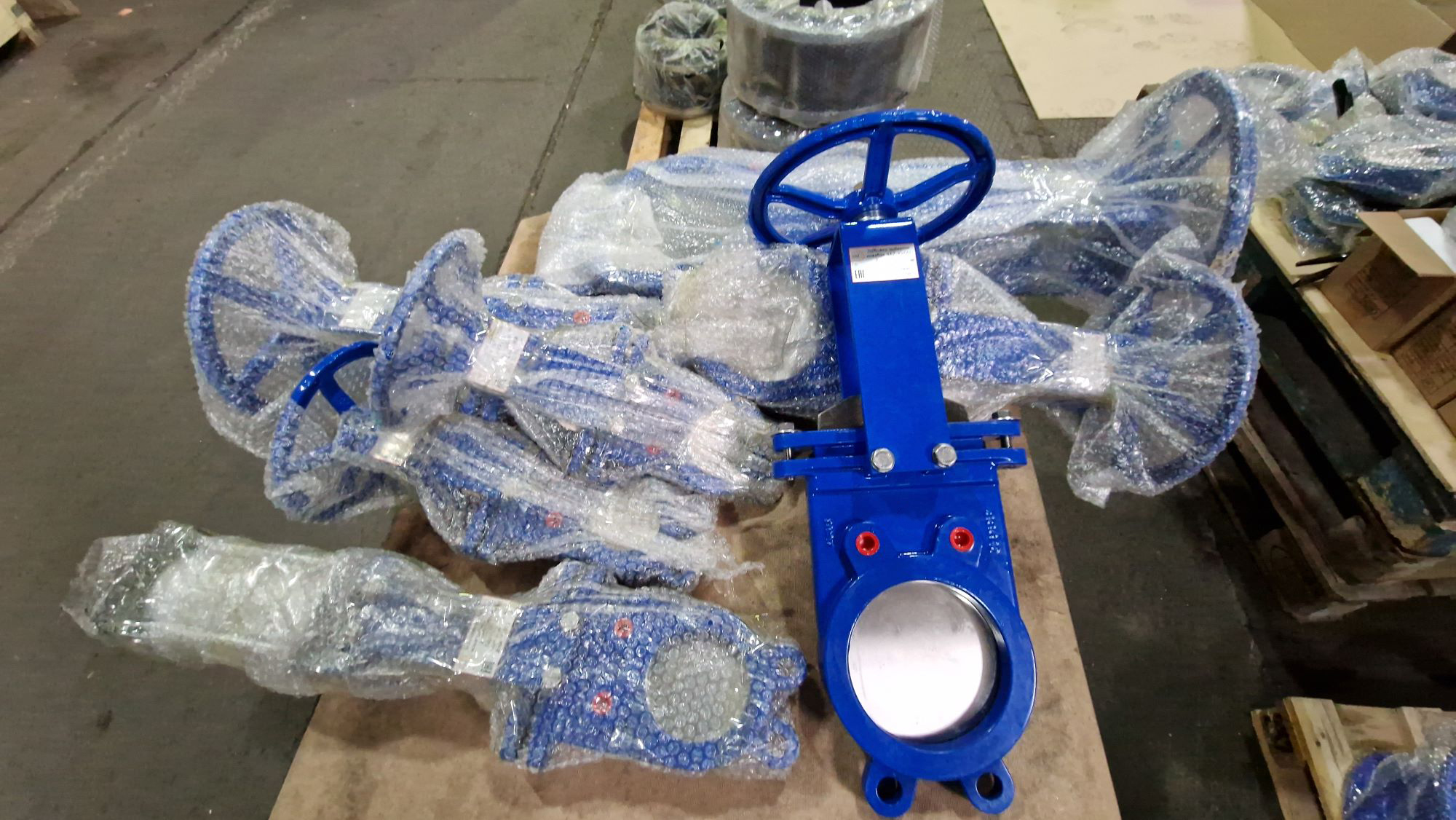

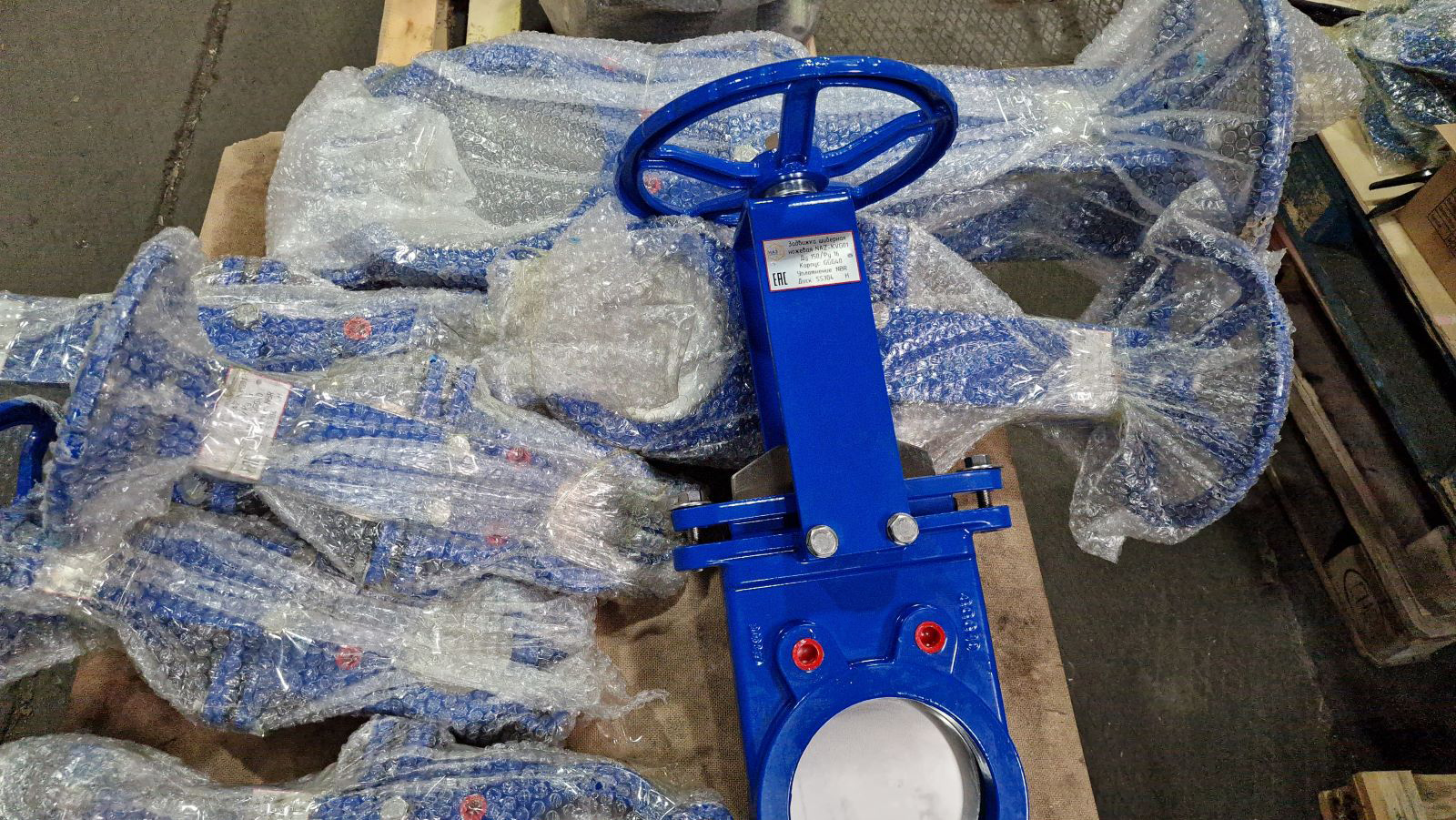

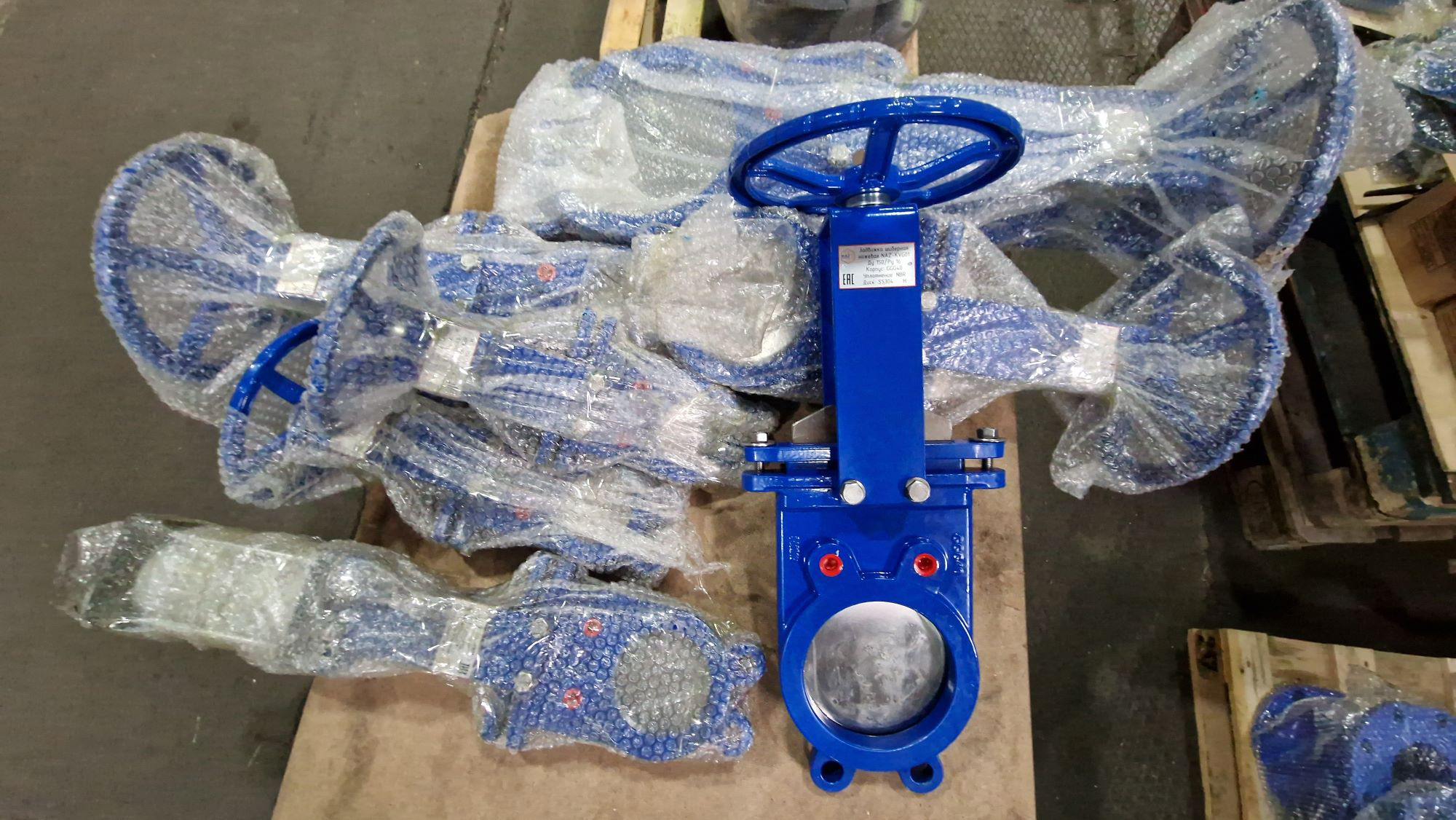

Задвижка шиберная чугунная межфланцевая двухсторонняя со штурвалом
Задвижка шиберная чугунная межфланцевая двухсторонняя со штурвалом
Задвижка шиберная чугунная межфланцевая двусторонняя со штурвалом – это высококачественный запорный элемент трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды. Данная задвижка производится из прочного чугуна, что обеспечивает ей долговечность и надежность в эксплуатации. Межфланцевое исполнение позволяет легко интегрировать задвижку в трубопроводную систему, а двусторонний шибер гарантирует герметичное перекрытие потока. Управление осуществляется с помощью штурвала, что делает работу с задвижкой удобной и простой. Задвижка подходит для использования в различных отраслях промышленности, включая водоснабжение, водоотведение, нефтегазовый сектор и другие системы, где требуется надежное перекрытие потока жидкостей или газов. В зависимости от модификации, уплотнения могут быть выполнены из материалов EPDM или NBR, что обеспечивает устойчивость к различным рабочим средам.
Технические характеристики
Основные параметры шиберных задвижек.
Типоразмер Ду, мм 50-400
Рабочее давление Ру, МПа 1,6 (Ду50-Ду150), 1,0 (Ду200-Ду400)
Температура рабочей среды, ºС От - 20°C до +80°C
Тип присоединения - Межфланцевый по EN1092-2/ГОСТ 33259 исп.«В»: Ру1,0/1,6 (Ду50-150), Ру1,0 (Ду200-400)
Тип управления - Маховик
Изготовление резьбы штока задвижки - Методом накатывания
Покрытие - Антикоррозийное эпоксидное покрытие толщиной не менее 250 мкм, краска RAL 5005
Направление потока - двухстороннее
Климатическое исполнение - УХЛ 3.1 по ГОСТ 15150-69
Класс герметичности по ГОСТ 9544-2015 - Герметичность класс «А» обеспечивается при эксплуатации на чистых рабочих
средах, нейтральных к материалам изделия. При эксплуатации задвижки на рабочей
среде с содержанием твердых, абразивных частиц и волокон, а также при
эксплуатации на сыпучих средах герметичность запирающего элемента может быть
ниже класс «А», и зависит от концентрации, размеров и твердости механических
включений.
|
Поз |
Наименование детали |
Материал |
Поз |
Наименование детали |
Материал |
|---|---|---|---|---|---|
|
1 |
Корпус |
ВЧШГ GGG40 |
7 |
Гайка |
Латунь 59-1 |
|
2 |
Седловое уплотнение |
NBR |
8 |
Шток |
Нерж. сталь SS420 |
|
3 |
Нож |
Нерж. сталь SS304 |
9 |
Подшипник |
Сталь Gcr-15 |
|
4 |
Сальниковое уплотнение |
PTFE |
10 |
Маховик |
ВЧШГ GGG40 |
|
5 |
Сальник |
ВЧШГ GGG40 |
Болты, гайки |
Нерж. сталь SS304 |
|
|
6 |
Рамка |
Сталь А3 |
|
Ду |
Ру, МПа |
ØD |
ØС |
L |
H |
M |
N |
O |
ØW |
n-m |
n-ød |
n-ød |
T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
50 |
1.6 |
125 |
105 |
43 |
308 |
230 |
20.5 |
80 |
180 |
4-M16 |
2-19 |
13 |
10 |
|
65 |
1.6 |
145 |
109 |
46 |
322 |
252 |
20.5 |
80 |
180 |
4-M16 |
2-19 |
17 |
10 |
|
80 |
1.6 |
160 |
123 |
46 |
363 |
285 |
23 |
92 |
220 |
4-M16 |
2-19 |
21 |
10 |
|
100 |
1.6 |
180 |
145 |
52 |
386 |
310 |
23 |
92 |
220 |
4-M16 |
2-19 |
26 |
12 |
|
125 |
1.6 |
210 |
180 |
56 |
470 |
386 |
28 |
106 |
280 |
4-M16 |
2-19 |
26 |
12 |
|
150 |
1.6 |
240 |
198 |
56 |
511 |
428 |
28 |
106 |
280 |
4-M20 |
2-23 |
31 |
12 |
|
200 |
1.0 |
295 |
254 |
60 |
627 |
516 |
32 |
126 |
320 |
4-M20 |
2-23 |
41 |
14 |
|
250 |
1.0 |
350 |
312 |
68 |
747 |
625 |
36 |
140 |
350 |
8-M20 |
4-23 |
51 |
14 |
|
300 |
1.0 |
400 |
365 |
78 |
851 |
728 |
36 |
150 |
400 |
8-M20 |
8-24 |
61 |
18 |
|
350 |
1.0 |
460 |
419 |
78 |
981 |
850 |
38 |
154 |
400 |
12-M20 |
12-24 |
71 |
18 |
|
400 |
1.0 |
515 |
472 |
102 |
1109 |
970 |
40 |
184 |
500 |
12-M24 |
12-28 |
67 |
23 |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимость
