Задвижка 30с941нж

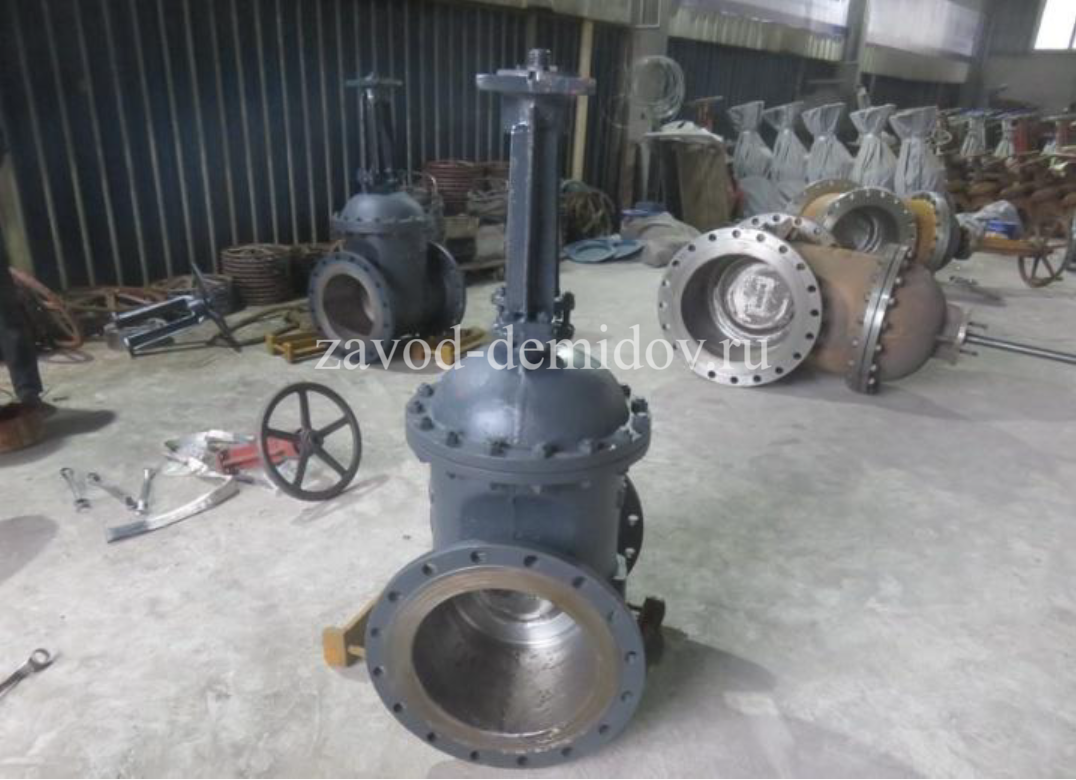

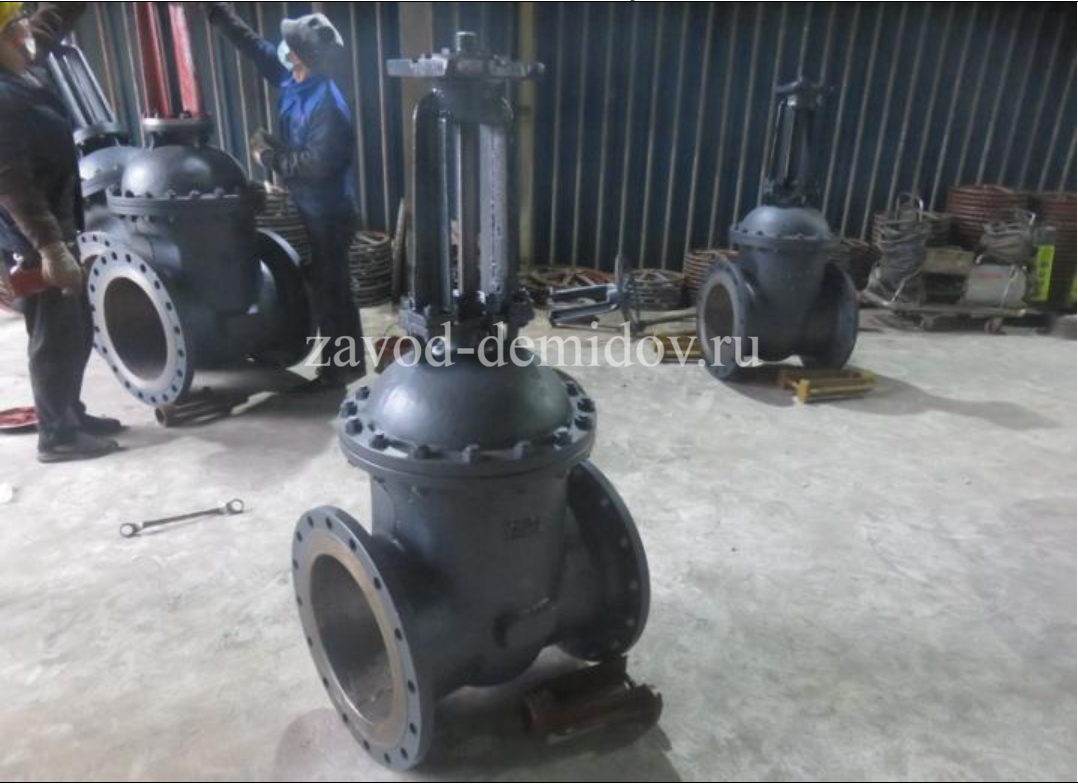

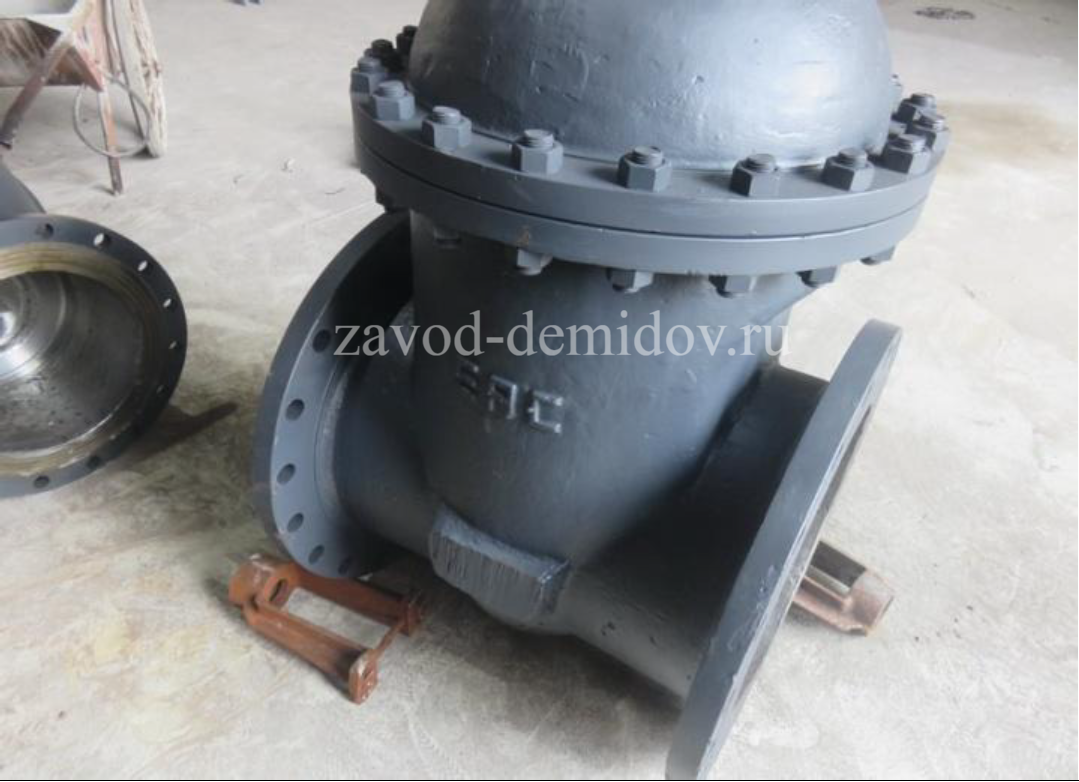

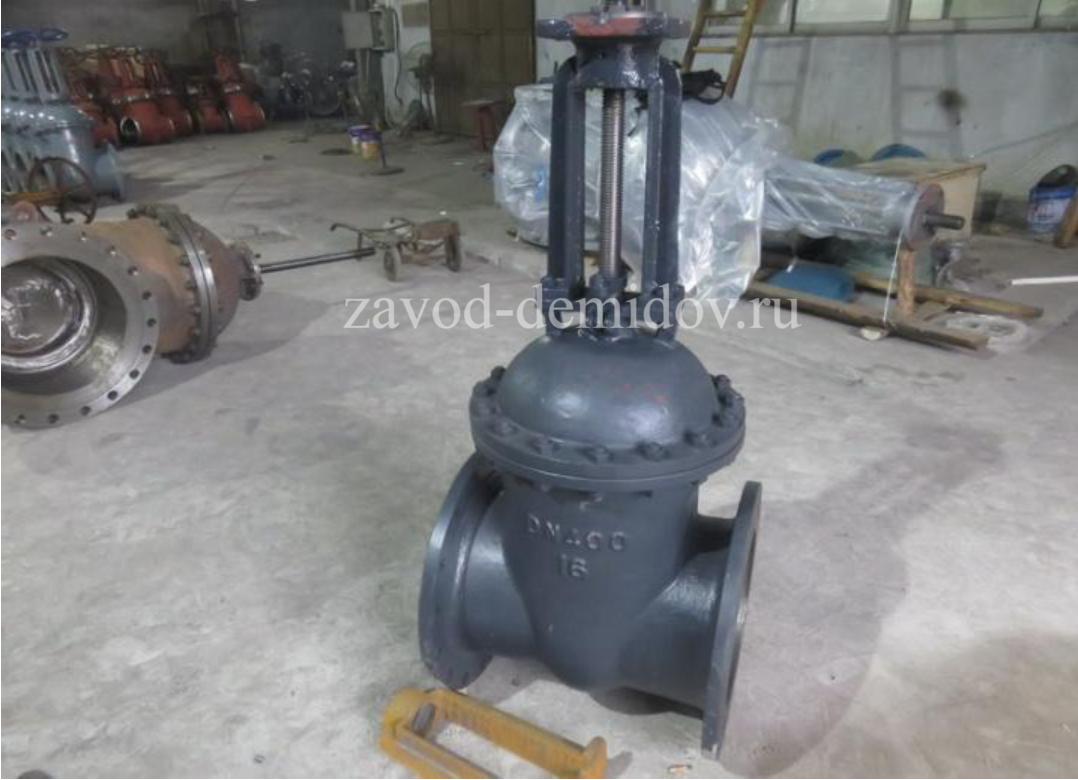

Задвижка стальная 30с941нж

Задвижка 30с41нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 1,6 МПа (16 кгс/см2) и максимальной рабочей температуры до +425 °С.

В задвижках 30с41нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

 Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам. Скорость коррозии корпусных деталей не более 0,1 мм/год. Температура рабочей среды: от минус 40 С до плюс 425 С, окружающего воздуха не ниже минус 40 С.

Технические характеристики

Технические характеристики

Обозначение

30с941нж

Условный проход, DN (мм)

50-1200

Номинальное давление, PN (МПа)

1,6

Рабочая среда

вода, пар, газ

Испытательная среда

вода

Давление гидроиспытаний, PN (МПа)

2,4

Пропуск среды в затворе

по ГОСТ 9544-93

Привод шпинделя

электропривод

Изготовление и поставка по

ТУ 3740-002-30995032-2014

Присоединение к трубопроводу

фланцевое

Материал корпусных деталей

сталь 20Л, 25Л

Температура рабочей среды (°С)

от -40 до +425

Минимальная температура окружающей среды (°С)

до -40

Направление подачи рабочей среды

любое

Установочное положение

любое, кроме положения электроприводом вниз

Тип привода

электропривод

Полный средний ресурс (часов)

80 000

Полный средний ресурс (циклов)

2 500

Наработка на отказ (циклов)

550

Средний срок службы, не менее (лет)

11



Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами

Рассчитать стоимость

Габариты



Диаметр DN (мм.)

D

L

H2

Масса, кг

50

160

180

303

(!!!)

80

195

210

346

(!!!)

100

215

230

399

(!!!)

125

245

255

460

(!!!)

150

280

280

577

(!!!)

200

335

330

690

(!!!)

250

405

450

838

(!!!)

300

460

500

986

(!!!)

350

520

550

1205

(!!!)

400

580

600

1425

(!!!)

500

710

700

1545

(!!!)

600

840

800

1665

(!!!)

700

910

900

2070

(!!!)

800

1020

1000

2625

(!!!)

1000

1255

1242

3230

(!!!)

1200

1485

1400

3835

(!!!)
