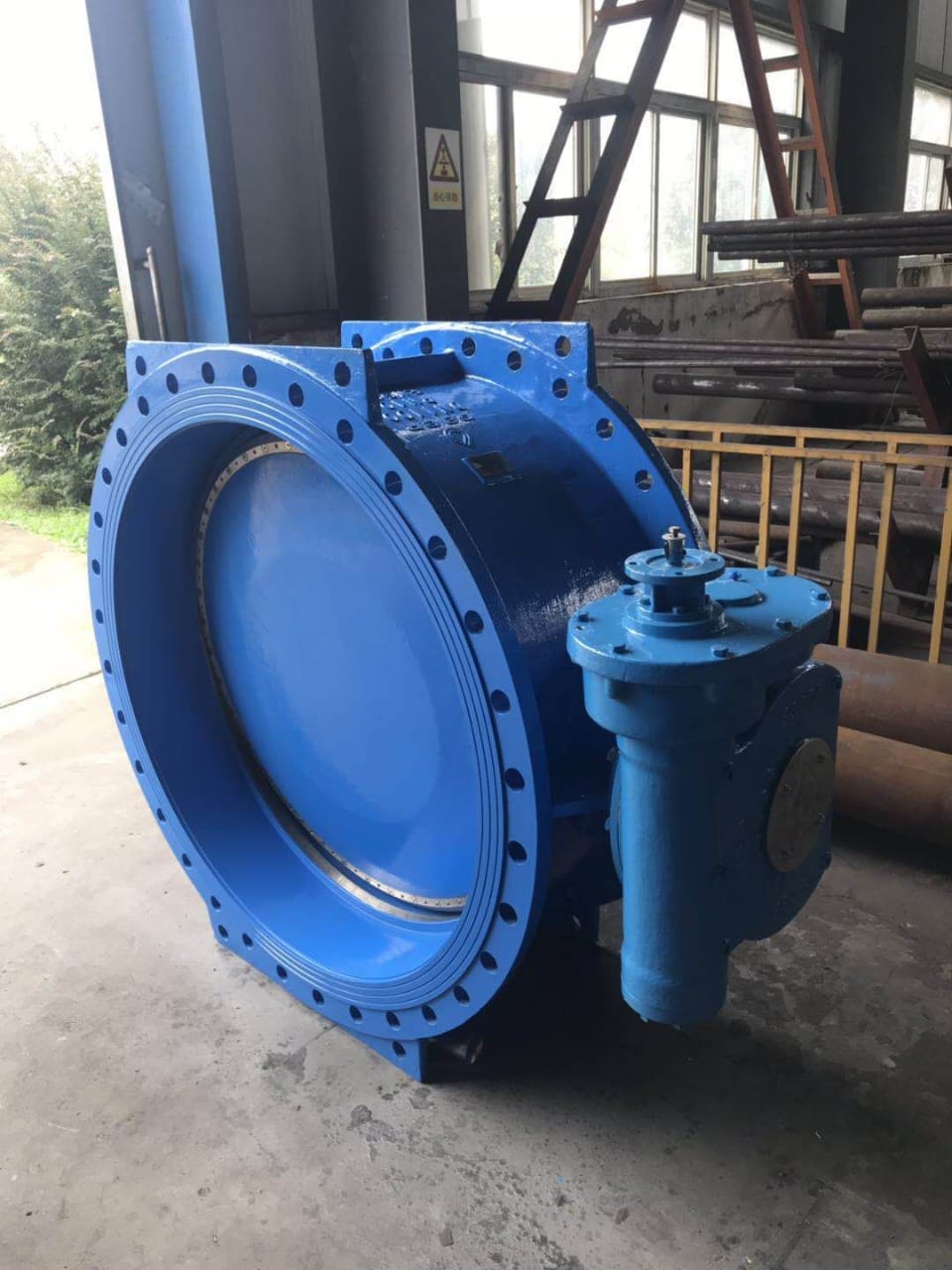

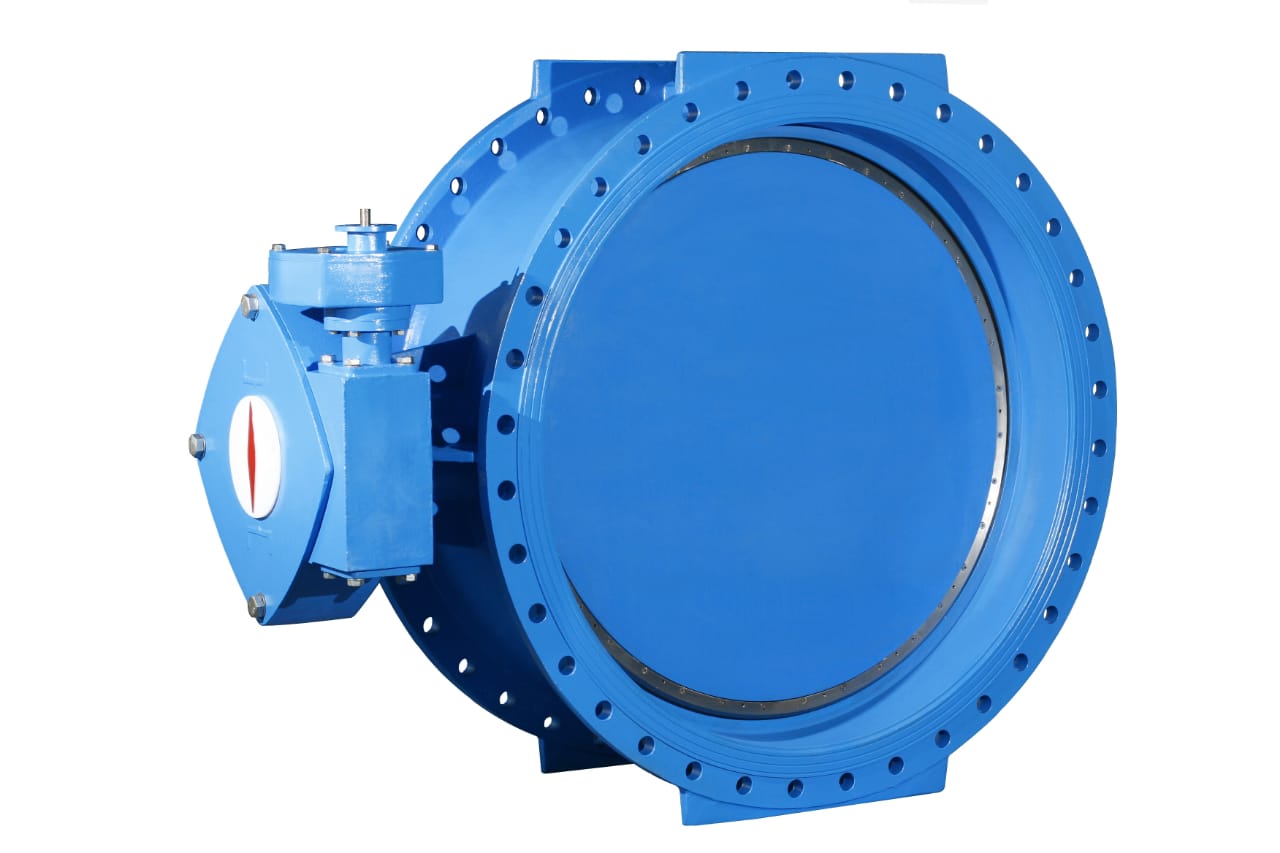

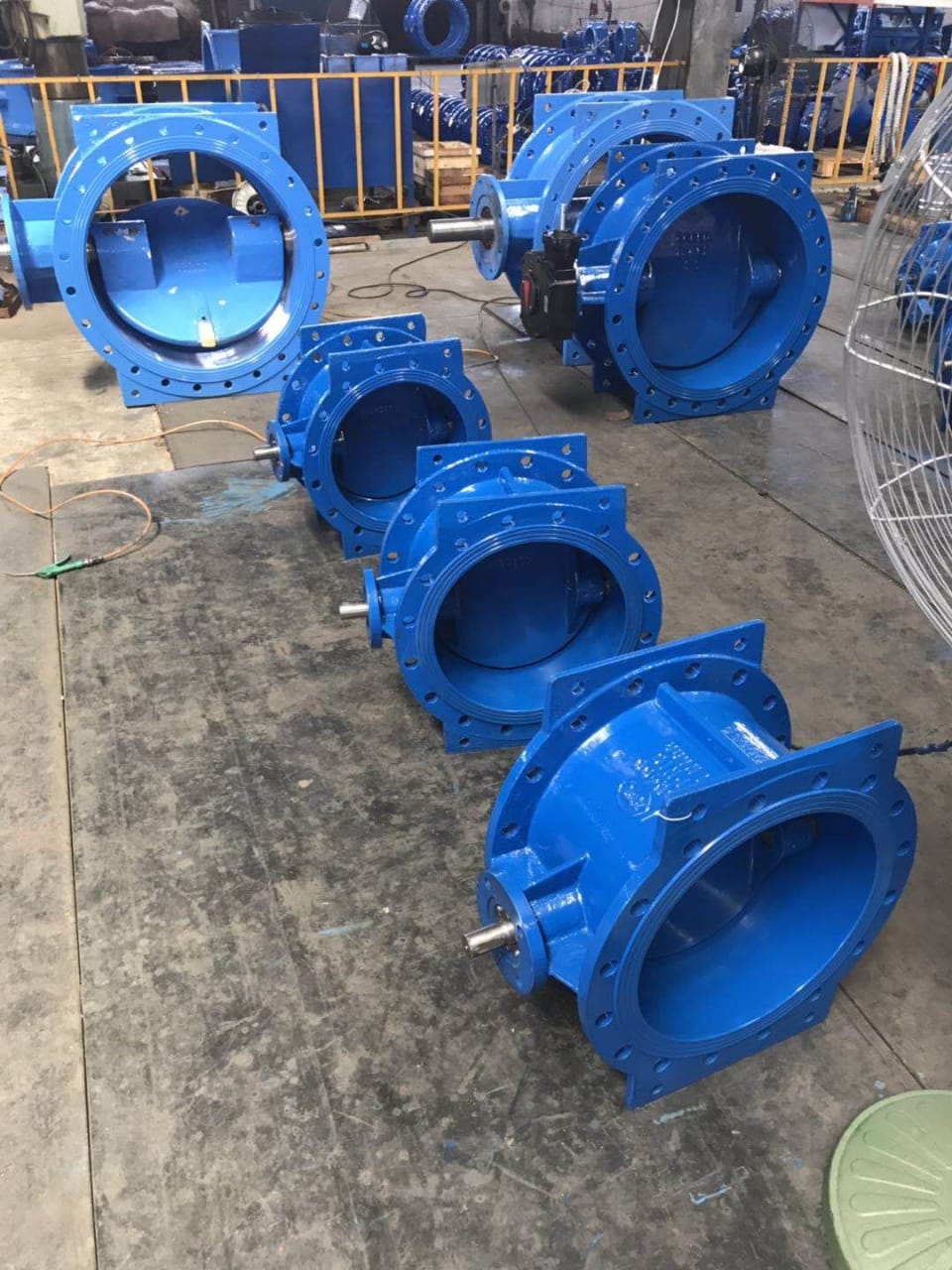

Затворы дисковые с двойным эксцентриситетом
Конструктивно затворы выполнены с двойным смещением диска – относительно оси корпуса затвора и оси трубопровода. Такая конструкция позволяет уменьшить износ деталей уплотнения и снизить крутящий момент, необходимый для открытия-закрытия затвора. Мягкое уплотнение из EPDM, NBR или Viton изготавливается в виде съемного кольца на диске, что упрощает его оперативную замену в случае износа и продлевает срок службы затвора.
При углах открытия от 20° до 70° затворы могут использоваться для дросселирования потока рабочей среды. Тип присоединения – фланцевое.
Затворы предназначены для установки на технологических трубопроводах в металлургической, газоперерабатывающей, нефтехимической, нефте-перерабатывающей, химической промышленности, на предприятиях топливно-энергетического комплекса, на объектах жилищно-коммунального хозяйства, в системах водоснабжения и водоотведения.
.jpeg "Mountains")
.jpeg "Mountains")
.jpeg "Mountains")
Технические характеристики
|
Проход условный, Ду, мм
|
50 - 800
|
|
Давление рабочее, Ру, МПа (кгс/см2)
|
1,6 (16)
|
|
Температура рабочей среды, °С
|
До +200°С в зависимости от используемых материалов |
|
Температура окружающей среды, °С
|
от -30 до +50
|
|
Климатическое исполнение по ГОСТ 15150-69
|
У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
| Рабочая среда | Вода, нефть, нефтепродукты, водогазонефтяные смеси, дренажные и канализационные стоки, морская вода |
| Управление | Редуктор |
| Присоединение к трубопроводу | фланцевое |
| Средний ресурс до замены, циклов | 2000 |
| Средний срок службы, лет | 5 |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимостьГабариты
| PN |
DN
(mm)
|
L
(mm)
|
D1
|
n-d
|
kg
|
|
16
|
50
|
150
|
125
|
4-18
|
20
|
|
65
|
170
|
145
|
4-18
|
21
|
|
|
80
|
180
|
160
|
8-18
|
21
|
|
|
100
|
190
|
180
|
8-18
|
30
|
|
|
125
|
200
|
210
|
8-18
|
34
|
|
|
150
|
210
|
240
|
8-22
|
38
|
|
|
200
|
230
|
295
|
12-22
|
50
|
|
|
250
|
250
|
355
|
12-26
|
72
|
|
|
300
|
270
|
410
|
12-26
|
108
|
|
|
350
|
290
|
470
|
16-26
|
156
|
|
|
400
|
310
|
525
|
16-30
|
228
|
|
|
450
|
330
|
585
|
20-30
|
300
|
|
|
500
|
350
|
650
|
20-30
|
360
|
|
|
600
|
390
|
770
|
20-39
|
516
|
|
|
700
|
430
|
840
|
24-39
|
600
|
|
|
800
|
470
|
950
|
24-39
|
828
|
