Задвижка стальная 30с41нж

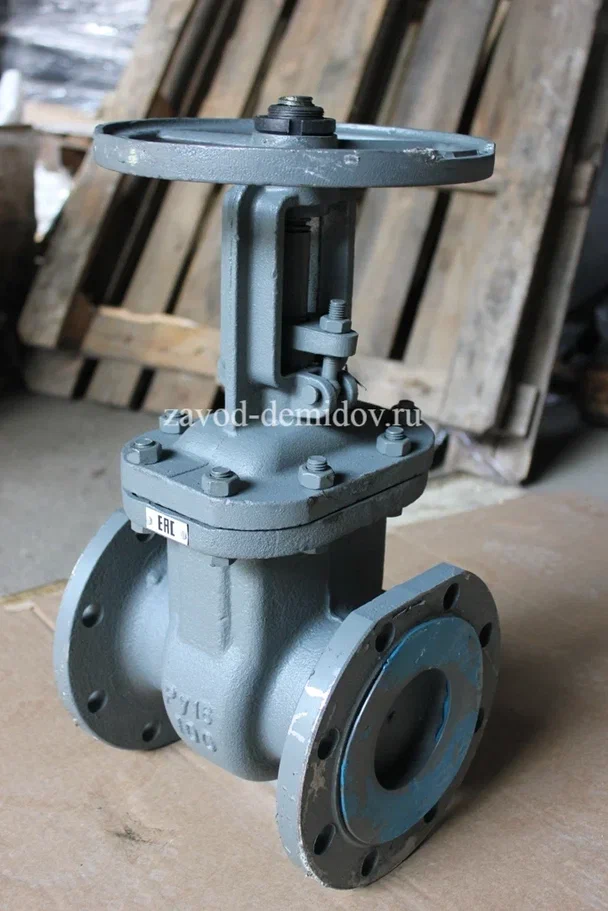

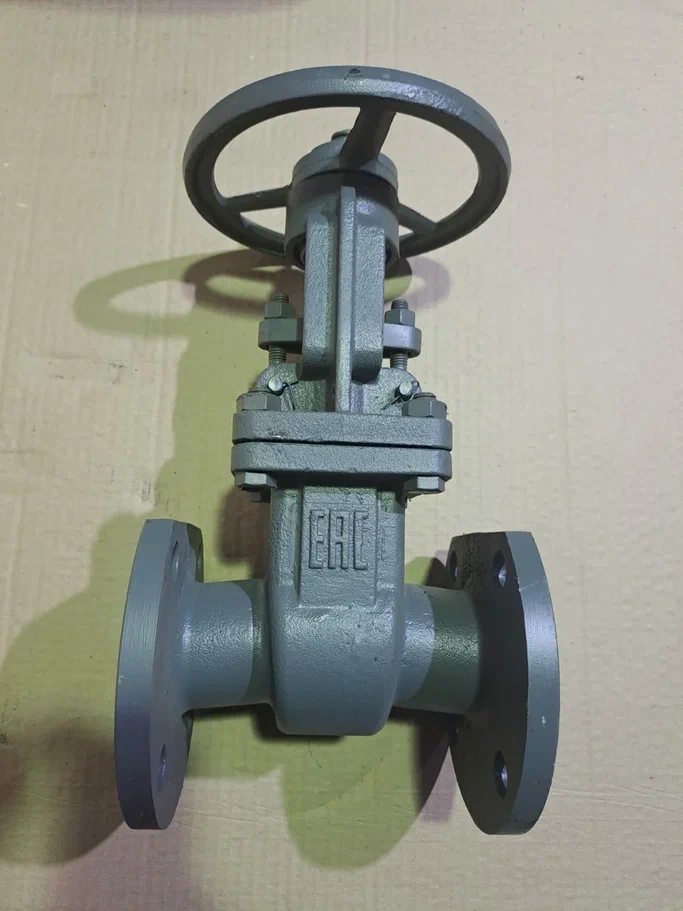

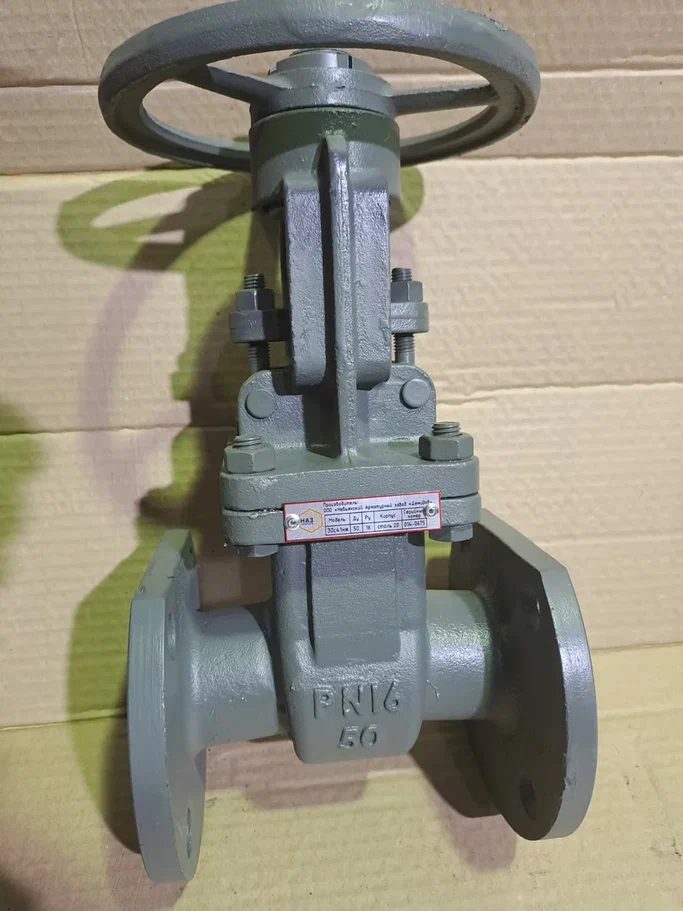

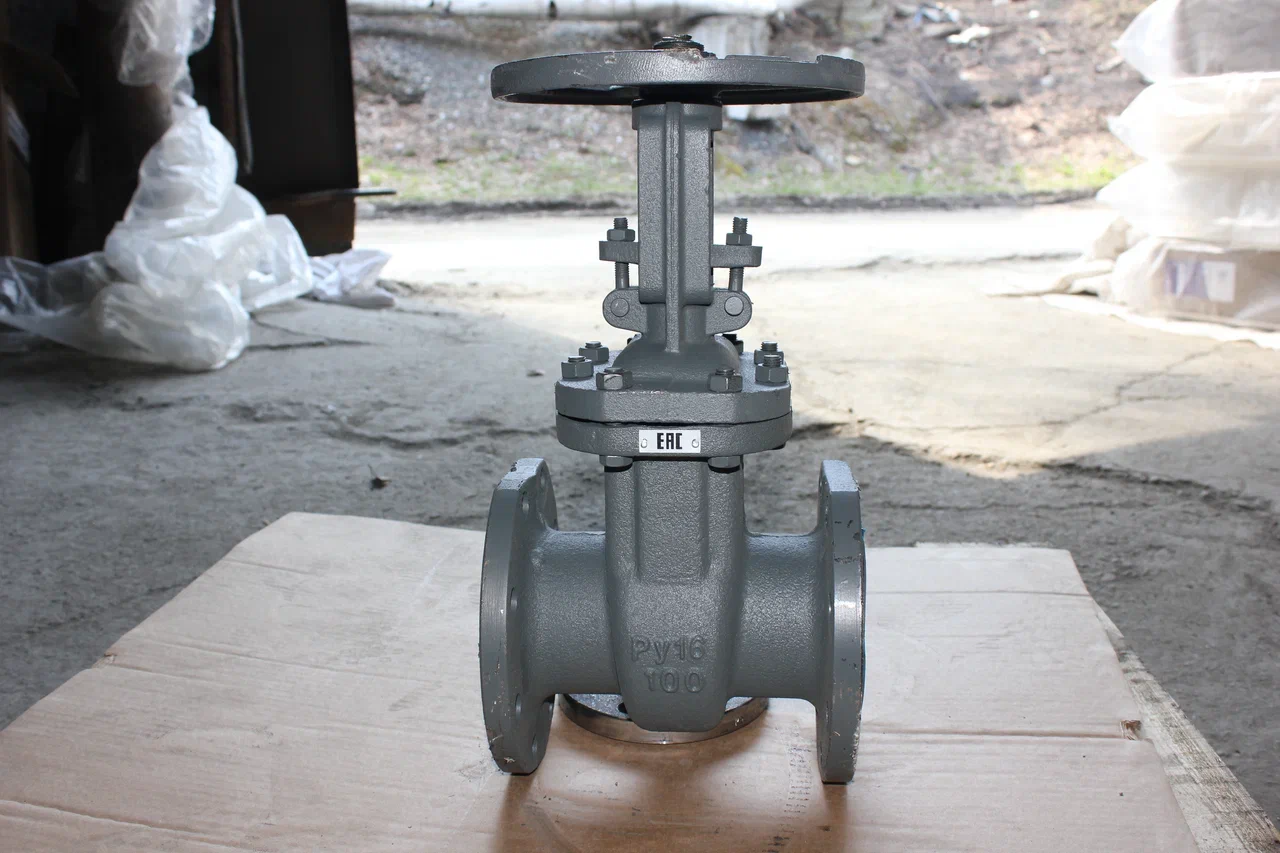

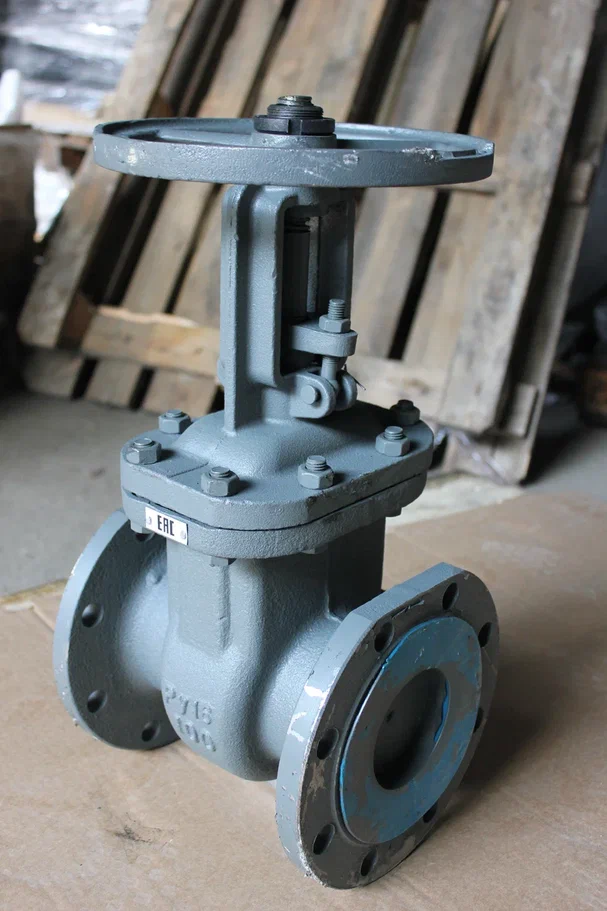

Задвижка стальная 30с41нж — это клиновая фланцевая запорная арматура с выдвижным шпинделем, предназначенная для перекрытия потока в трубопроводах. Корпус изделия изготавливается из сталей 20ГЛ, 12Х18Н9ТЛ и 25Л, что обеспечивает устойчивость к коррозии и механическим нагрузкам
Область применения: Используется в системах транспортировки жидких и газообразных неагрессивных нефтепродуктов, воды, пара, масел и других сред. Подходит для установки в качестве запорного устройства в трубопроводах, где требуется надежное перекрытие потока.
Прочность и долговечность за счет использования высококачественной стали. Эта задвижка широко применяется в промышленности благодаря простоте конструкции, надежности и универсальности.
.jpg "Mountains")
.jpg "Mountains")
.jpg "Mountains")
Технические характеристики
|
Обозначение |
30с941нж |
|
Условный проход, DN (мм) |
50-1200 |
|
Номинальное давление, PN (МПа) |
2,5 |
|
Рабочая среда |
вода, пар, газ, нефтепродукты |
|
Испытательная среда |
вода |
|
Давление гидроиспытаний, PN (МПа) |
4,0 |
|
Пропуск среды в затворе |
по ГОСТ 9544-93 |
|
Привод шпинделя |
под электропривод |
|
Изготовление и постазка по |
ТУ 3740-002-30995032-2014 |
|
Присоединение к трубопроводу |
фланцевое |
|
Материал корпусных деталей |
сталь 25Л |
|
Класс герметичности по ГОСТ 9544-93 |
А, В |
|
Температура рабочей среды (°С) |
от -40 до +450 |
|
Температура окружающей среды (°С) |
от -40 до +40 |
|
Направление подачи рабочей среды |
любое |
|
Установочное положение |
любое, кроме положения электроприводом вниз |
|
Тип привода |
электропривод |
|
Полный средний ресурс (часов) |
80 000 |
|
Полный средний ресурс (циклов) |
2 500 |
|
Наработка на отказ (циклов) |
500 |
|
Средний срок службы, не менее (лет) |
11 |
Чтобы рассчитать стоимость отправьте перечень интересующей Вас продукции и наши специалисты свяжутся с Вами
Рассчитать стоимостьГабариты
| Наименование |
DN
(mm)
|
L
(mm)
|
D |
H2
(mm
|
kg
|
| Задвижка 30с964нж Ду50 | 50 | 180 | 160 | 303 |
28
|
|
Задвижка 30с964нж Ду80
|
80 | 210 | 195 | 349 | 46 |
|
Задвижка 30с964нж Ду100
|
100 | 230 | 230 | 399 | 60 |
|
Задвижка 30с964нж Ду150
|
150 | 403 | 300 | 577 | 141 |
|
Задвижка 30с964нж Ду200
|
200 | 419 | 360 | 690 | 368 |
|
Задвижка 30с964нж Ду250
|
250 | 500 | 425 | 838 | 500 |
|
Задвижка 30с964нж Ду300
|
300 | 500 | 485 | 986 | 522 |
|
Задвижка 30с964нж Ду350
|
350 | 550 | 520 | 1205 | 610 |
|
Задвижка 30с964нж Ду400
|
400 | 600 | 610 | 1425 | 645 |
|
Задвижка 30с964нж Ду500
|
500 | 700 | 730 | 1545 | 1283 |
|
Задвижка 30с964нж Ду600
|
600 | 800 | 840 | 1665 | 1406 |
|
Задвижка 30с964нж Ду700
|
700 | 900 | 960 | 2070 | 3522 |
|
Задвижка 30с964нж Ду800
|
800 | 1000 | 1075 | 2625 | 3928 |
|
Задвижка 30с964нж Ду1000
|
1000 | 1200 | 1315 | 3230 | 5760 |
|
Задвижка 30с964нж Ду1200
|
1200 | 1400 | 1525 | 3935 | 7090 |
